目 次
1.儀器的工作原理和用途
2.儀器的主要技術指標、規格及特點
3.儀器的工作環境
4.儀器的光學原理
5.儀器的使用
6.儀器的維護
7.線性回歸方程計算程序的應用
8.儀器的調校和故障分析
9.儀器的成套性
1 儀器的工作原理和用途

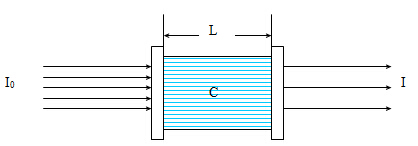

分光光度計的基本原理是溶液中的物質在光的照射激發下，產生了對光的吸收效應，物質對光的吸收是
具有選擇性的。各種不同的物質都具有其各自的吸收光譜，因此當某單色光通過溶液時，其能量就會被吸收而
減弱，光能量減弱的程度和物質的濃度有一定的比例關系，也即符合于比色原理——比耳定律。
t=I/I0
logI0 /I=KCL
A=KCL
其中：t——透射比 I0——入射光強度
I——透射光強度 A——吸光度
K——吸收系數 L——溶液的光徑長度
C——溶液的濃度
從以上公式可以看出，當入射光、吸收系數和溶液的光徑長度不變時，透射光是根據溶液的濃度而變化的，
UV754N紫外可見分光光度計的基本原理是根據上述之物理光學現象而設計的。
UV754N紫外可見分光光度計能在紫外、可見光譜區域?qū)悠肺镔|(zhì)作定性和定量的分析。該儀器可廣泛地
應用于醫藥衛生、臨床檢驗、生物化學、石油化工、環境保護、質量控制等部門，是理化實驗室常用的分析儀
器之一。
2 儀器的主要技術指標、規格及特點
2.1技術指標、規格
2.1.1儀器類別：B類
2.1.2光學系統：單光束、衍射光柵。
2.1.3顯 示：2′20字LCD顯示
2.1.4波長范圍：200nm～800nm。
2.1.5光 源：DD2.5A氘燈，鹵鎢燈12V30W。
2.1.6接收元件：光電池。
2.1.7波長準確度：±2nm。
2.1.8波長重復性：≤1nm。
2.1.9光譜帶寬：4nm。
2.1.10雜光：≤0.5%t（在220nm、340nm處）。
2.1.11透射比測量范圍：0.0%t～200.0%t。
2.1.12吸光度測量范圍：-0.301A～2.000A。
2.1.13濃度直讀范圍：0000～3999。
2.1.14透射比準確度：±0.5%t（以NBS930D測試）。
2.1.15透射比重復性：≤0.2%t。
2.1.16噪聲：100%噪聲≤0.3%t，0%噪聲≤0.2%t。
2.1.17穩定性：亮電流≤0.5%t/3min，暗電流≤0.2%t/3min。
2.1.18打�。和饨痈咚贌崦舸蛴C(jī)
2.1.19電源：AC220V±22V， 50Hz±1Hz。
2.1.20外型尺寸：570mm′400mm′260mm。
2.1.21凈重：30kg。
2.2 產品特點
2.2.1 通過LCD顯示可直接顯示測量數據和當前比色皿的位置，使測量一目了然。
2.2.2 自動調整“0”和“100”，可直接消除比色皿配對的誤差。
2.2.3通過功能鍵的設定可通過打印機進行數據打印和時間間隔打�。▌恿W(xué)測定）。
2.2.4 通過鍵盤輸入可直接進行濃度直讀和濃度線性回歸的運算，并通過打印機
將測試數據打印。
3 儀器的工作環境
3.1 儀器應安放在干燥的房間內，環境溫度為5℃～35℃，相對濕度不超過85%。
3.2 使用時放置在堅固平穩的工作臺上，且避免強烈的震動或持續的震動。
3.3 室內照明不宜太強，且避免直射日光的照射。
3.4 電扇不宜直接向儀器吹風，以免因氣流影響儀器的正常使用。
3.5 盡量遠離高強度的磁場、電場及發生高頻波的電器設備。
3.6 供給儀器的電源電壓為AC220V±22V，頻率為50Hz±1Hz，并必須裝有良好的接地線。推薦使用交流穩
壓電源，以加強儀器的抗干擾性能。使用功率為500W以上的電子交流穩壓器或交流恒壓穩壓器。
3.7 避免在有硫化氫、亞硫酸氟等腐蝕氣體的場所使用。
4 儀器的光學原理

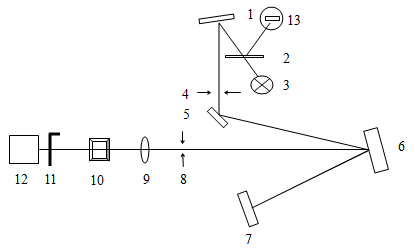

UV754N紫外可見分光光度計采用光柵自準式色散系統和單光束結構光路，布置如圖：
1——聚光鏡 2——濾色片 3——鎢鹵素?zé)?nbsp; 4——進狹縫
5——反射鏡 6——準直鏡 7——光柵 8——出狹縫
9——聚光鏡 10——樣品架 11——光門 12——光電池
13——氘燈
圖 UV754N紫外可見分光光度計光學原理
氘燈、鎢鹵素?zé)舭l(fā)出的連續輻射光經濾色片選擇后，由聚光鏡聚光后投向單色器進狹縫，此狹縫正好于聚光鏡及單色器內準直鏡的焦平面上，因此進入單色器的復合光通過平面反射鏡反射及準直鏡準直變成平行光射向色散元件光柵，光柵將入射的復合光通過衍射作用形成按照一定順序均勻排列的連續的單色光譜，此單色光譜重新回到準直鏡上，由于儀器出射狹縫設置在準直鏡的焦平面上，這樣，從光柵色散出來的光譜經準直鏡后利用聚光原理成象在出射狹縫上，出射狹縫選出指定帶寬的單色光通過聚光鏡落在試樣室被測樣品中心，樣品吸收后透射的光經光門射向光電池接收。
5儀器的使用
5.1 開機
在第一次使用儀器前，先按儀器附件備件清單檢查儀器的所有附件備件。在使用之前應先確認儀器的工作電源，將打印機連接至主機，檢查儀器樣品室應無有遮擋光路的物品，將樣品比色皿架推至底。確認后先開啟打印機的電源，然后開啟主機電源。顯示如下。
...
注：完整閱讀請點擊文檔末尾鏈接！
6 儀器的維護
6.1 當儀器停止工作時，應關閉儀器電源開關，再切斷電源。
6.2 為了避免儀器積灰和沾污，在停止工作的時間里，用防塵罩罩住儀器，同時在罩子內放置數袋防潮劑，以免燈室受潮、反射鏡鏡面發霉或沾污，影響儀器日后的工作。
6.3 儀器工作數月或搬動后，要檢查波長準確度，以確保儀器的使用和測定精度。
注 意
每次使用儀器后應對比色皿架進行清潔，防止樣品對比色皿架的腐蝕。
7 線性回歸方程計算程序的應用
UV754N型紫外可見分光光度計，在日常分析中，只要將標準系列溶液和相應測出的吸收光度值分別輸入，儀器即能建立線性回歸方程C=KA+B并將此方程式以及反映濃度C和吸光度之間線性關系的相關系數R打印成表式以供使用。如果隨即測定樣品，則可由儀器打印出樣品液的吸光度A或濃度C，保存此表，日后在相同條件下測定相同樣品液時只需將表中回歸方程式的K和B值輸入儀器，則又建立了濃度計算表。不需再作標準曲線或另計算其回歸方程式或相關系數。
例如：我們用甲基準重鉻酸鉀配置成S1：10.6μg/mL，S2：21.3μg/mL，S3：50.3μg/mL系列標準溶液，R用水作參比液，在UV754N型紫外可見分光光度計上，測定波長為450nm繪制線性回歸方程，其結果見表1，如需測定未知樣品，則可直接讀出濃度值，濃度單位與標樣相同為μg/mL。
日后在相同條件下測定相同樣品時，只需將表1中回歸方程式中K，B值輸入儀器。則又建立了濃度計算表，可直接測定樣品的吸光度及濃度值。見表2。
....
8 儀器的調校和故障分析
儀器使用較長時間后，儀器的性能指標有所變化，需要進行調�；蛐蘩�，現簡單介紹，以供參考。
8.1 鎢鹵素?zé)舻母鼡Q
光源燈是易損件，當損壞件更換或由于儀器搬運后均可能偏離正常的位置，為了使儀器有足夠的靈敏度，正確地調整光源燈的位置則顯得更為重要，在更換光源燈時應戴上手套，以防止沾污燈殼而影響發光能量。
UV754N紫外可見分光光度計的光源燈采用12V30W插入式鎢鹵素?zé)簦鼡Q時應先切斷電源，然后用附件中的扳手旋松燈架上的兩個緊固螺釘，取出損壞的鎢鹵素?zé)�，換上新燈，將儀器的波長置于500nm處，開啟儀器電源，移動燈上、下、左、右位置，直到成象在進狹縫上。在t（T）狀態，不調滿度/調零鍵，觀察顯示讀數，調整燈使顯示讀數為最高即可。最后將兩個螺釘旋緊。
8.2 氘燈的更換
UV754N紫外可見分光光度計采用DD2.5A氘燈，更換時應先切斷電源，然后旋松氘燈燈架上的緊固螺釘，取出損壞的氘燈，換上新燈，注意氘燈的接線位置，將儀器的波長置于200nm處，開啟儀器電源，移動燈上、下、左、右位置，直到成象在進狹縫上。在t（T）狀態，不按調滿度/調零鍵，觀察顯示讀數，調整燈使顯示讀數為最高即可。最后將螺釘旋緊。
注 意
兩個緊固螺釘為鎢鹵素?zé)綦娫吹妮敵鲭妷憾�，�?dāng)燈點亮?xí)r，千萬不可短路，否則，將損壞燈電源電路元件。氘燈的更換請注意接線的位置。剛使用過的鎢鹵素?zé)�、氘燈更換，請注意燙手。氘燈不可長時間的觀看。
8.3 波長準確度校驗
UV754N紫外可見分光光度計采用鐠釹濾光片529nm、808nm兩個特征吸收峰（需經標定），通過逐點測試法來進行檢定及校正。
本儀器分光系統的采用光柵作為色散元件，其色散是線性的，因此波長分度的刻度也是線性的。當通過逐點測試法記錄的刻度波長與鐠釹濾光片特征吸收波長值超出誤差時，則可卸下波長手輪，旋松波長刻度盤上的三個定位螺釘，將刻度指示置特征吸收波長值，旋緊螺釘即可（誤差應不超過±2nm）。
8.4 故障分析
故障現象 | 故障原因 | 排除方法 |
1.開啟電源開關，儀器無反應 | 1.電源未接通。 2.電源保險絲斷。 2.儀器電源開關接觸不 良。 | 1.檢查供電電源。 2.更換保險絲。 2.更換儀器電源開關。 |
2.顯示不穩定 | 1.儀器預熱時間不夠。 2.環境振動過大，光源附近氣流過大或外界強光照射。 2.電源電壓不良。 3.儀器接地不良。 | 1.保證開機時間20min。 2.改善工作環境。
2.檢查電源電壓。 3.改善接地狀態。 |
2.調不到0% | 1.光門卡死。 2.放大器壞。 | 1.修理光門。 2.修理放大器。 |
3.調不到100% | 1.鎢鹵素?zé)�、氘燈不亮�?/p>
2.光路不準。 2.放大器壞。 | 1.檢查燈電源電路（修理）。 2.調整光路。 2.修理放大器。 |
5.濃度計算失準 | 1.顯示板壞。 | 1.修理或更換顯示板。 |
9 儀器的成套性
...
注：上海儀電分析UV754N紫外可見分光光度計使用說明書 http://pan.baidu.com/s/1kVix52n
