六通閥在石化行業特殊氣相色譜中有應用，十通閥在特殊氣相色譜儀上也經�？梢砸姷剑呐渲酶訌�(fù)雜，也能實現更多的功能。

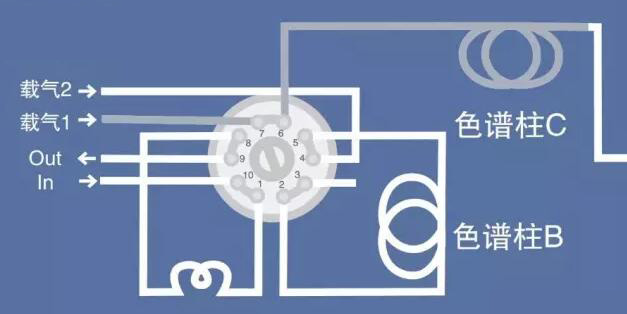

具體的閥圖

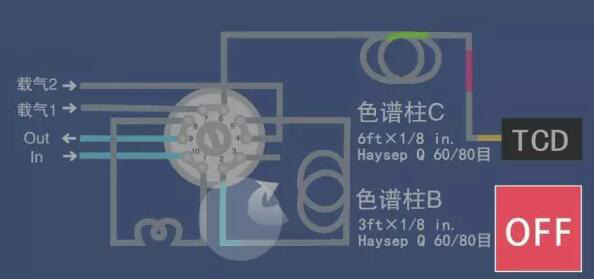

當閥處于off狀態時，載氣從7號口進入，到6號出來直接進入色譜柱C，而另外一路載氣，從4號進，5號出，然后經過色譜柱B，進行放空。
這時候我們將樣品注入閥，經過10號和1號口，將樣品環充滿，最后從9號口出來。

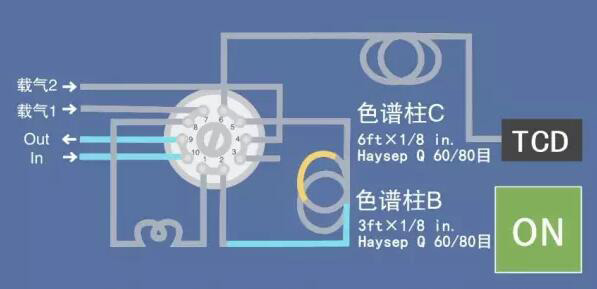

在樣品穩定一小段時間后，閥切換到on的狀態。請注意這個時候，閥的所有流路都改變了。
一路載氣通過7號口進，到8號口出，將樣品帶入到色譜柱B，并在上面進行分離，率先從色譜柱B出來的樣品繼續進入色譜柱C，進行再次的分離。在某個時間點，閥再次切換回off。這個時候，已經處于色譜柱C的樣品不受影響，繼續進行分離。而仍然處于色譜柱B的樣品，被另一路載氣反沖出色譜柱B。
這就是十通閥的進樣加反吹的功能。
它可以先將樣品帶入色譜柱B進行一次分離，將較輕、先出峰的組分引入色譜柱C進行二次分離，然后將不需要的較重的組分，反吹出色譜柱，避免了色譜柱的污染，也加快了分析的速度。

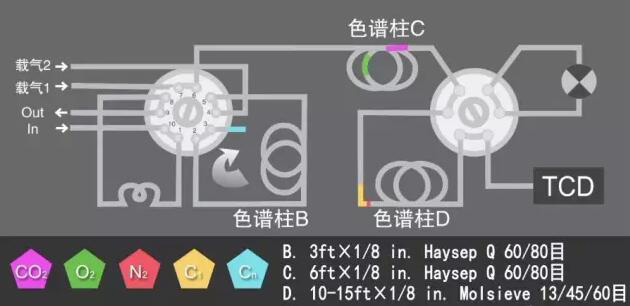

我們還可以在十通閥后面串接一個六通閥來做隔離閥，它可以將從色譜柱C出來的部分組分，先轉移到色譜柱D上隔離鎖定，接著閥切換，已經在色譜柱C上得到很好分離的樣品，可以直接進入TCD檢測器。閥再次切換，被隔離在色譜柱D上的樣品繼續分離，最終進入TCD檢測器。

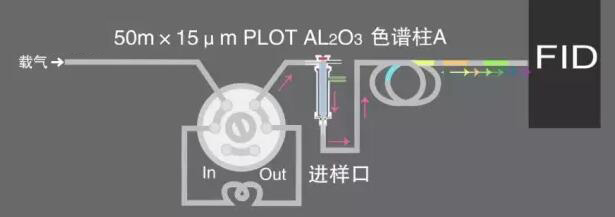

我們還可以再加入另外一個通道，通過一個六通閥引入樣品，在色譜柱A上實現分離，并在其后串接一個分流進樣口對高濃度的樣品實現分流的功能，然后進入到FID檢測器進行檢測。
（內容來源色譜學堂）
