JJG700-1999氣相色譜計量檢定規程中,對FID的噪聲和漂移技術指標給出的計量單位是pA,是電流單位。而我們常見的氣相色譜儀(以及常用的色譜工作站),一般使用mV做強度單位。那么pA和mV之間如何轉換,就是我們經常會遇到和值得考慮的問題了。

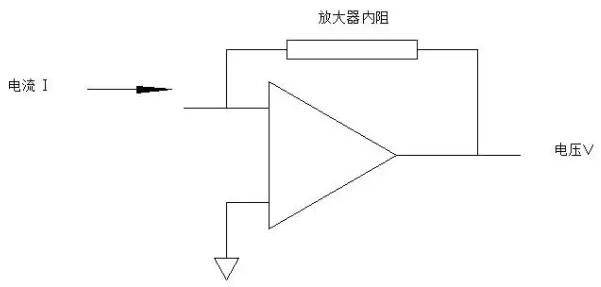

首先,氣相色譜FID檢測器的信號放大部分一般都采用微電流放大器,基本結構如下圖所示:
圖1 微電流放大器結構
放大器將檢測到的微電流信號(I)轉換成電壓信號(V),輸出給工作站。理想狀態下,根據歐姆定律:
電壓=電流*電阻
所以只要知道放大器內阻,就可以知道pA和mV的對應關系。
儀器內部結構,作為用戶往往是難以得到的,只有咨詢廠家。很多廠家(尤其是國產儀器),放大器的反饋電阻一般是10G或者20G。那么是否可以用實驗的方法來實現這一目的呢?
利用FTD的電流調整功能,來探究pA和mV的對應關系。先設定FTD的工作電流為1pA、2pA、3pA,等待系統自動電流調整完畢,記錄各個點的輸出電壓,就可以知道pA和mV的對應關系。
改變電流后,電壓的變化如下:
3pA 電壓 56720uV
4pA 電壓 76145uV
5pA 電壓 95198uV
6pA 電壓 114438uV
2pA 電壓 38589uV
那么實驗結果,1pA應該對應20mV。至此,通過實驗的辦法,通過其他檢測器的特性,獲得FID輸出電壓和電流的對應關系。
(內容來源氣相色譜之家)
