1 概述
GA3202石墨爐系統是原子吸收分光光度計的大型附件。用于無火焰原子吸收分析，由微機進行全面控制，儀器由兩部分組成，一是石墨爐電源控制器；二是石墨爐體裝置，它安放在原子吸收分光光度計燃燒室（即石墨爐原子化器）中。
石墨爐系統有9個程序工作步驟、溫度、時間、石墨管內、外保護氣體的開、斷等參數可以預先設定，操作方便。
石墨爐系統具有大功率升溫功能，可以提高元素的測試能力，工作可靠。石墨爐原子化器使用中石墨管裝卸方便，對準光軸迅速，操作方便，性能穩定。
GA3202石墨爐系統為上海儀電分析生產的AA320型、AA370MC型、AA320N型等原子吸收分光光度計配套。
2 安裝
警告:本儀器開機時需接通220V30A大功率電源和水源、氣源，為了安全，開機后禁止操作人員離開儀器。
2.1 提供實驗室
GA3202石墨爐系統是原子吸收分光光度計的大型附件。用于無火焰原子吸收分析，由微機進行全面控制。工作環境與原子吸收分光光度計的要求基本相同，應注意防塵防腐蝕性氣體，室溫保持在+10℃~+30℃�？諝庀鄬穸刃∮�85%。
2.2 提供電源、氣源、水源
實驗室應提供兩組220V單相50Hz電源：
1）第一組為石墨爐控制電源220V±22V 50Hz±1Hz單相交流電源200W。并有良好的、單獨的接地線。該電源可供原子吸收分光光度計使用。
2）第二組為石墨爐大功率電源220V±22V 50Hz±1Hz 30A單相交流電源。此電源需用較大的功率，因此不可在這條相線上接任何其它設備，包括石墨爐控制電源和原子吸收分光光度計電源，以防干擾。

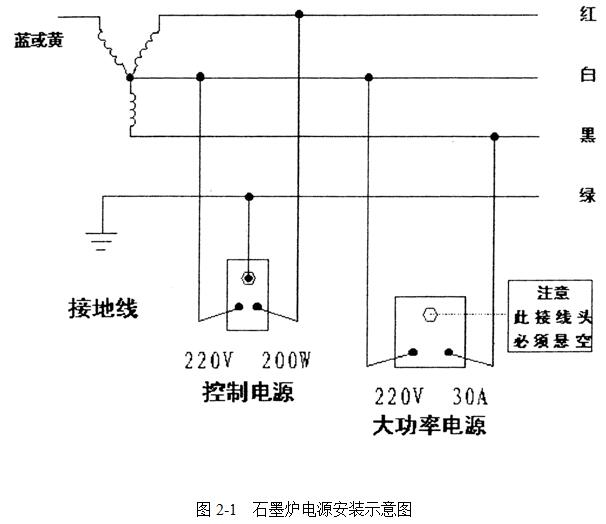

見圖2-1石墨爐電源安裝示意圖。
注意！
在第二組單相電源上只許接一個大功率電源插座！
氬氣鋼瓶請用戶自備，必須放在安全通風良好的地方。
水源為一般潔凈自來水源或循環冷卻水源，通過管道連接進，出口暢通，流量不低于2L/min。
2.3 開箱檢查
儀器開箱后取出附件備件清單，依次清點檢查有無損壞或缺件，拆除各部分密封袋，取出硅膠袋，將儀器安置在實驗臺上。初步檢查有無明顯的運輸損壞，若有損壞或缺件，請立即與本廠質量檢驗科聯系。
2.4 安裝
2.4.1 石墨爐體安裝、氣源、水源安裝
GA3202石墨爐控制系統可安放在原子吸收分光光度計左邊位置，石墨爐原子化器安裝在原子吸收分光光度計的燃燒室內。其安裝步驟如下：
1）把原子吸收的火焰原子化系統從燃燒室內拆下，將石墨爐裝到升降臺上用螺釘緊固。
2）將顯示屏光標移至“REPLACETUBE”，按回車鍵，打開石墨爐把石墨爐右電極拉開，裝上石墨管，使石墨管中間的加樣孔對準石墨座上的大孔，用附件中的定位件來定位，然后將右電極緩慢壓緊，再按回車鍵，將石墨爐壓緊，見圖2-2石墨爐壓緊示意圖。
......
注：如需查看完整版，可點擊http://pan.baidu.com/s/1pLdPd6F,即可下載。
