一、儀器安裝

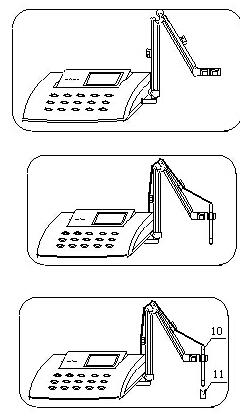

a) 將多功能電極架(9)插入電極架座(3)內。
b) 溶解氧電極(10)夾在多功能電極架(9)上。
c) 拉下溶解氧電極(10)前段的電極套(11)。

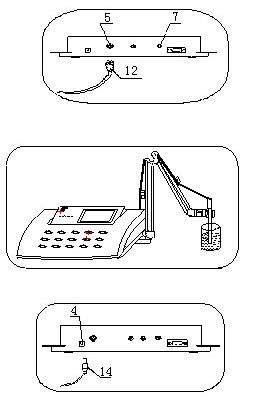

d) 將溶解氧電極(10)中電極插頭(12)插入測量電極插座(5)內
e) 用水沖洗干凈電極，然后將電極浸入被測溶液中。燒杯放在電磁攪拌器上或手持電極不斷輕輕搖擺對溶液進行攪拌。
f) 通用電源器(14)輸出插頭插入儀器的電源插座(4)內。然后，接通通用電源器的電源，儀器可以進行正常操作。
h) 若用戶配置TP-16型打印機 (打印機的安裝見該產品使用說明書)，則將打印機連接線(16)分別插入儀器的RS-232接口(8)和打印機插座內。
二、電極安裝
電極出廠時為干燥狀態，電極使用前按以下步驟安裝膜蓋。
a)用蒸餾水清洗電極內芯和電極膜蓋數次，再用電解液清洗電極內芯和電極膜蓋一次。
b)在膜蓋中加入適量電解液，將電極置于垂直位置，小心緩慢將膜蓋旋入電極內芯，使薄膜逐漸貼緊黃金電極表面。
c)旋裝膜蓋后，用蒸餾水清洗電極外殼殘余電解液。
d)在膜蓋上旋上電解保護罩，此時電極處于待用狀態。
三、儀器功能介紹
儀器有三種測量工作狀態。即溶解氧濃度值測量、溶解氧飽和度值測量和電流值測量。儀器各測量工作狀態可通過“模式”鍵進行切換。
儀器有零氧、滿度、氣壓和鹽度校準功能。各測量工作狀態得到測量實驗數據可以打印、貯存、刪除和查閱。

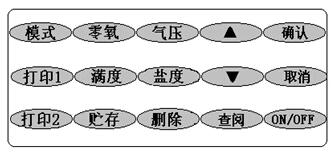

儀器共有15個操作鍵，分別為：ON/OFF、模式、零氧、滿度、氣壓、鹽度、打印1、打印2、貯存、刪除、查閱、確認和取消。
● ON/OFF鍵：用于儀器的開機或關機。
● 模式鍵：用于儀器切換各測量工作狀態下。
● 零氧、滿度、氣壓和鹽度鍵：按下某一鍵，儀器進入相應的校準功能。
● 打印1、打印2、貯存、刪除和查閱鍵：當儀器處于測量工作狀態時，
按下某一鍵，儀器進入相應的功能。
● 、鍵：用于調節參數。
● 確認鍵：用于確認儀器進入某一功能。
● 取消鍵：用于取消誤操作或退出某一功能。
四、儀器測量
按下“ON/OFF”鍵，儀器將顯示“JPSJ-605 溶解氧儀”和“雷磁”商標，此顯示幾秒后，儀器自動進入溶解氧濃度值測量工作狀態。
1、儀器接上電極，開啟電源，需要預熱半小時!
2、儀器不接溫度傳感器, 則儀器溫度值設為25.0℃!
3、 無論儀器處于何種測量工作狀態時，當儀器顯示“溢出！”，說明儀器超出測量范圍或溶解氧電極已損壞。
一般情況下，儀器在測量前必須對電極進行校準。若用戶不需對儀器重新進行零氧、滿度、氣壓和鹽度校準。此時，儀器就處于溶解氧濃度值測量工作狀態。用戶可通過按“模式”鍵選擇儀器測量工作狀態。
注：儀器經過校準后得到的參數值關機后不會丟失!
五、儀器校準
a) 零氧校準
當儀器按“零氧”鍵，使儀器處于“零氧”校準狀態。同時，將溶解氧電極放入5%的新鮮配制的亞硫酸鈉溶液中，待儀器顯示讀數趨于穩定后，按下“確認”鍵，儀器即完成零氧校準并返回測量工作狀態。若在校準過程中按“取消”鍵，儀器取消零氧校準并返回測量工作狀態。在校準過程中儀器顯示溶解氧濃度值、溶解氧飽和度值或電流值可通過按“模式”鍵選擇。儀器完成零氧校準后，必須進行滿度校準；
b) 滿度校準
當儀器按“滿度”鍵，使儀器處于“滿度”校準狀態，把溶解氧電極從溶液中取出，用水沖洗干凈，用濾紙小心吸干薄膜表面的水分，并放入盛有蒸餾水容器（如三角燒瓶、高腳燒杯中）靠近水面的空氣上或者放入空氣中，但電極表面不能占上水滴，待讀數穩定后，按下“確認”鍵，儀器完成滿度校準并返回測量狀態。若在校準過程中按下“取消”鍵，儀器取消滿度校準并返回測量工作狀態。在校準過程中儀器顯示溶解氧濃度值、溶解氧飽和度值或電流值可通過按“模式”鍵選擇；
c) 氣壓校準
在儀器完成零氧校準、滿度校準后，若當時大氣壓與標準大氣壓相差甚大時，須進行氣壓校準，按“氣壓”鍵，使儀器處于“氣壓”校準狀態。然后，通過按“”或“”鍵，調節氣壓設置參數(測量時的大氣壓值)，參數范圍為(77.0～110.0)kPa。再按“確認”鍵，儀器即完成氣壓校準并返回測量工作狀態。若在調節過程中，按下“取消”鍵，儀器取消氣壓校準并返回測量工作狀態；
d) 鹽度校準
在儀器完成上述步驟后，儀器若用于海水或海水養殖場測量時，按“鹽度”鍵，使儀器處于“鹽度”校準狀態。然后，通過按“”或“”鍵，調節鹽度設置參數，其參數為被測溶液的鹽度值(由于本儀器沒有鹽度測量功能，請用戶自行確定鹽度值)，參數范圍為(0.0～40.0)g/L。再按“確認”鍵，儀器即完成鹽度校準并返回測量工作狀態。若在調節過程中，按下“取消”鍵，儀器取消鹽度校準并返回測量工作狀態。在一般水溶液的測量情況下，不需要進行鹽度校準。
六、測量結果處理
a) 貯存功能
儀器有三個存貯器。一個是溶解氧濃度測量工作狀態下，貯存測得溶解氧濃度值的實驗數據。另一個是溶解氧飽和度測量工作狀態下，貯存測得溶解氧飽和度值的實驗數據。再一個是電流測量工作狀態下，貯存測得電流值的實驗數據。
當儀器處于溶解氧濃度、溶解氧飽和度或電流測量工作狀態時，按“貯存”鍵，儀器即將當前測量數據貯存起來。每種測量模式最多可存貯50套測量數據，超過50套，儀器將自動重復從No.1存貯。貯存時，儀器顯示當前存貯號和存貯標志。存貯完畢，儀器自動返回貯存前測量工作狀態。
b) 刪除功能
當儀器處于溶解氧濃度、溶解氧飽和度或電流測量工作狀態時，如果需要將某一存貯中的貯存的測量數據全部刪除，按“刪除”鍵，儀器顯示“貯存數據全部刪除？”，再按“確認”鍵，即刪除存貯器內全部實驗數據。刪除完畢，儀器自動返回當前測量工作狀態。若誤按“刪除”鍵，則可按“取消”鍵，儀器也自動返回當前測量工作狀態。
1、存貯的數據一旦被刪除，便不能恢復！
2、若用戶需刪除某個無效的數據時，可按本節中查閱功能下的刪除操作方法進行刪除。
c) 打印功能
打印開始前,請參照打印機說明書,將波特率設為9600。將打印機連接線插入RS－232接口內。
1、TP-16打印機的設置為：波特率設置為9600，無奇偶位，即DIP開關設置為： 1－ON，2－OFF，3－OFF，4－OFF，5－ON，6－ON。
2、儀器必須在斷電情況下連接打印機。
● 即時打印
當儀器處于溶解氧濃度、溶解氧飽和度或電流測量工作狀態時，按“打印1”鍵，儀器即打印在當前測量工作狀態下測得的實驗數據，打印完畢，儀器自動返回當前測量工作狀態。
溶解氧濃度測量時，即時打印格式：
RESULT：
T：26.1
DO：7.70mg/L
溶解氧飽和度測量時，即時打印格式：
RESULT：
T：26.1
SAT：99.5%
電流測量時，即時打印格式：
RESULT：
T：26.1
I：360nA
● 存貯打印
當儀器處于溶解氧濃度、溶解氧飽和度或電流測量工作狀態時，按“打印2”鍵，儀器顯示“打印...”，并打印儀器在當前測量工作狀態下存貯器內的所有實驗數據，打印完畢，儀器自動返回打印前測量工作狀。
溶解氧濃度測量時，存貯打印格式：
No.1
T：25.0
DO：7.70mg/L
No.2
T：20.0
DO：8.56mg/L
溶解氧飽和度測量時，存貯打印格式：
No.1
T：26.1
SAT：99.5%
No.2
T：24.1
SAT：120.2%
電流測量時，存貯打印格式：
No.1
T：25.1
I：860nA
No.2
T：22.0
I：1360nA
1.在打印過程中,若用戶需要中途終止打印,則按“取消”鍵即可.
2.如果存貯器內沒有貯存數據,儀器將顯示“沒有貯存數據!”.此顯示幾秒后,儀器自動返回打印前測量工作狀態..
d) 查閱功能
當儀器處于溶解氧濃度、溶解氧飽和度或電流測量工作狀態時，按“查閱”鍵，儀器即進入查閱功能，通過按“”或“”鍵，可查閱當前測量工作狀態下存貯器內的全部實驗數據。若要退出查閱功能，按“取消”鍵，儀器自動返回查閱前測量工作狀態。
如果用戶在查閱溶解氧濃度存貯數據時，想查閱溶解氧飽和度值或電流值存貯數據, 不必退出查閱狀態，直接按“模式”鍵即可。反之亦然。
如果用戶發現存貯的某個數據確實無用，則可通過按“”或“”鍵，使箭頭指向此數據，然后“刪除”鍵，儀器提示后，用戶按“確認”鍵，即可刪除此數據。但是，數據一旦被刪除就不能再恢復，望用戶切記。如用戶誤按“刪除”鍵，則按“取消”鍵，儀器自動返回查閱功能。
