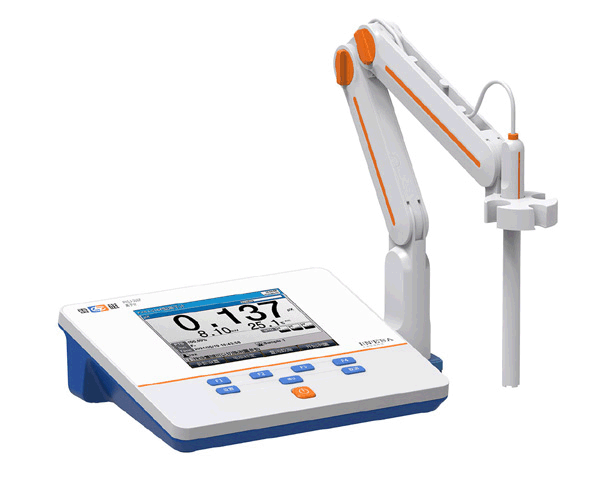

上海雷磁PXSJ-216F型實驗室離子計開機后液晶無顯示。首先判斷CPU是否正常工作。
判斷方法是:重復按一下“開/關”鍵,U1的56腳(開關控制)電平能夠切換,則說明CPU工作正常。如果CPU工作不正常,則應檢查U1的晶振線路(CRY1,C6,C7)、復位線路(R7,R8,C8,C9)以及U1到JTAG P2的連線。如果CPU工作正常,則檢查CPU到液晶P3的連線,并檢查P3 19應是-20V,4腳-9V左右。
儀器由9V直流供電。電源插上后,U1即帶電工作,由V4為其提供3.3V電源。U1 56腳(ON/OFF)控制儀器的電源開關。具體狀態是:
關狀態:ON/OFF=1,U52腳=0,Q1集電極=9V,J1 1腳=9V,J1處于關斷狀態,其2腳輸出0V。
開狀態:ON/OFF=0,U52腳=1,Q1集電極=0V,J1 1腳=0V,J1處于導通狀態,其2腳輸出9V。
V5(7805)為背光提供電源。
V2(7805)和V3(REG1117-3.3)分別產生+5V和+3.3V電源。
U6(MAX1720)產生-3.3電源。
U10(TPS77025)產生+2.5V電源。
U11(TPS77325)產生-2.5V電源。
U9(CS5513)為pH/mV信號的A/D采樣芯片,U13(ADS1110A0)為溫度信號的A/D采樣芯片,U12(OPA2348)A測量機箱溫度,U12B測量電極溫度。U14(4053)控制電極溫度和機箱溫度切換,由 TC控制。U8(MAX6133)提供2.5V基準。注意:該芯片以-2.5V為基準,輸出VR相對-2.5V為+2.5V,輸出相對地應是0V。
