721分光光度計是國產可見光分光度計，主要用于醫學檢驗。721分光光度計結構簡單，使用方便，性能穩定，是目前各類實驗室中應用最多的一種通用普及型分光光度計，在各級醫院中廣泛應用。
下面介紹721分光光度計指示燈發光正常 ，但光源燈不亮的分析檢修。
分析檢修：
(1) 鎢燈泡損壞；
(2) 放大器 + 12V電源電路工作失常；
(3) 鎢燈電源電路工作不良。檢查光源燈泡完好，說明故障在電路部分。

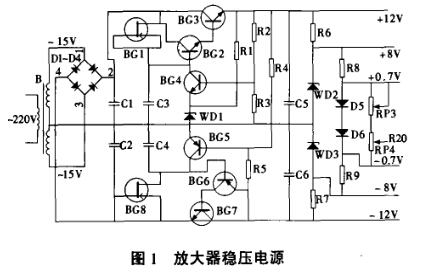

接通電源，首先進行儀器調 0，發現儀器不能調 0，這說明放大器穩壓電源有問題。參看圖 1，放大器穩壓電源主要由整流二極管 D1～I 9 4 、晶體管 BG1～BG8、穩壓二極管 W D 1～ W D3 等有關元器件組成。該電源有 6種輸出電壓，其 中 + 12 V 電壓不但為運算放大器供電，而且控制鎢燈的電源電路。接通電源后 ，測量放大器穩壓電源的各組輸出電壓，發現 + 12V 電壓只有3． 6V ．由于 + 12v 電壓控制所有的供 電電壓，說明+ 12V 電壓形成電路有故障。 測量濾波電容器C 1的兩端電壓為 + l2．7 V 基本正常，說明整流濾波電路無問題，故障在串聯穩壓電路中。斷電后，分別檢查BG 1、BG2、BG3、W D 1、C3、R 1、R2 、1 t3、C5 等有關元 器件 ，發現濾 波 電 容 器 C5 漏 電嚴 重 ，造成+ 12V 電壓大大降低。更換 C5 (100~F／ 25V ) 后，接通電源，測量 + 12V 電壓正常，開機操作試驗，光源燈亮，分光光度計工作正常，故障排除。
