敬告用戶：
歡迎您選用PXSJ-216F型離子計，請您在初次使用或長時間未使用本儀器前詳細閱讀使用說明書，它將幫助您更好的使用本儀器。
儀器超過一年必須送計量部門或有資格的單位復檢，合格后方可使用。
目 錄
一、概述
二、儀器主要技術性能
三、儀器結構
四、儀器使用
五、儀器的維護
六、儀器的成套性
一 、概述
PXSJ-216F型離子計(以下簡稱儀器)是一臺新穎、實用的實驗室分析儀器，支持 GLP 規范。儀器具有以下特點:
1、支持測量 pH/pX 值、離子濃度、電位值、溫度值。
2、pH 達 0.001 級。
3、支持 pH 標準緩沖溶液的自動識別，支持 GB、NIST、DIN 等。
4、支持多點標定功能，最多可以標定 5 點。
5、儀器允許測量多種常規的離子，儀器隨機提供了多種常用的離子模式。如：H+、Ag+、Na+、K+、NH4+、
Cl-、F-、NO3-、BF4-、CN-、Cu2+、Pb2+、Ca2+等，方便用戶的使用。用戶只要配以相應的離子選擇電極和參比電極后即可直接測量相應離子的濃度，測量結束后可以方便的進行各種濃度單位的轉換。除了儀器提供的離子模式，如果用戶需要測量其他離子，只要用戶有相應的離子電極，用戶可以自己建立自定義離子模式，同樣可以測量其他離子。
6、儀器具有多種離子濃度測量模式，支持直讀濃度測量模式、標準添加測量模式、試樣添加測量模式、GRAN 測量模式。
7、支持三種測量模式：連續測量模式、定時測量模式和平衡測量模式，可以滿足用戶的不同測量需要。
8、采用點陣式液晶，顯示清晰，外形美觀。具有良好人機界面，操作方便。帶有背光設計，可以在陰暗的環境下使用。
9、支持 GLP 規范：
a、儀器要求設置操作者編號，并記錄所有操作者的過程；
b、記錄并允許查閱、打印標定數據。
c、支持存貯符合 GLP 規范的測量數據，包括 200 套 pH 數據、以及六種離子的 100 套 pX 測量數據和 100 套濃度數據。
10、允許查閱、打印輸出、刪除存貯的測量數據。
11、具有 USB 接口，配合專用的通信軟件，可以實現與 PC 的連接。
12、具有斷電保護功能，在儀器使用完畢關機后或非正常斷電情況下，
儀器內部貯存的測量數據、標定數據以及設置的參數不會丟失。
13、采用新型材料 PC 面板，輕觸按鍵設計，可靠性好，壽命長。
二、 儀器主要技術性能
1 儀器的級別：0.001 級；
2 測量范圍
a) pX ： （0.000～14.000）pX ；電子單元顯示（-2.000～20.000）pX；
b) mV：-1999.9mV～1999.9mV；
c) 濃度：(0～19990)mg/L;
d) 溫度：(-5.0～110.0)℃。
3 分辨率
a) pH/pX：0.001pH/pX；
b) mV：0.1mV；
c) 濃度：四位有效數字（科學計數法表示）
d) 溫度：0.1℃。
4 電子單元基本誤差
a) pH/pX：±0.002pH/pX；
b) mV：±0.03%FS；
c) 濃度: ±0.3%；
d) 溫度: ±0.1℃。
5 電子單元的重復性
a) pH/pX: 0.001pH/pX；
b) mV: 0.1mV；
6 電子單元的穩定性：pH/pX: (±0.01pH/pX)/3h；
7 儀器的基本誤差
a) pH/pX: ±0.01pH/pX；
b) 溫度：±0.4℃ (0.0℃≤T≤60.0℃)。
8 輸入阻抗: 大于 1×10 12 Ω。
9 輸出方式: 點陣式液晶顯示屏；USB 接口。
10、儀器正常工作條件
a) 環境溫度: (0～40)℃；
b) 相對濕度: 不大于 85％；
c) 供電電源：直流通用電源適配器(9V DC,800mA,內正外負)；
d) 周圍無影響性能的振動存在；
e) 周圍空氣中無腐蝕性的氣體存在；
f) 周圍除地磁場外無其他影響性能的電磁場干擾。
11 外形尺寸，長×寬×高, mm：280×215×92。
12 重量, kg：約 2kg。
三、儀器結構

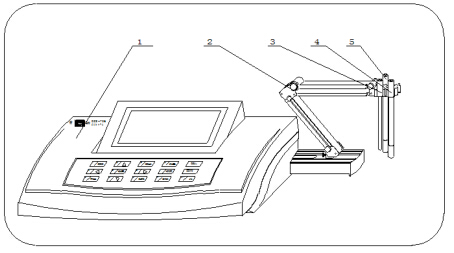

3.1 儀器正面圖
1） 電子單元
2） REX-3 型電極架
3） 溫度電極
4） 離子測量電極
5） 參比電極
儀器由電子單元和電極系統組成，電極系統由離子測量電極、溫度測量電極構成。出廠時，儀器配置有相關的測量電極，用戶可以事先詢問公司銷售部門，了解相關信息。通常離子測量電極配有 E-201-C 型復合電極，允許測量 pH，溫度測量電極配有 T-818-B-6 型溫度電極（一切以實際的裝箱單為準。如果用戶需要測量其他離子，需用戶自己按照實際需要選購合適的離子選擇電極）。

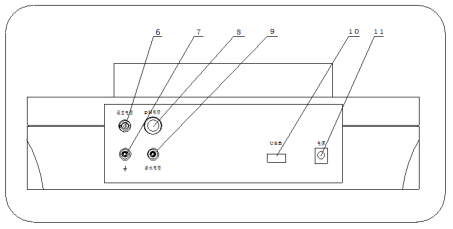

3.2 儀器后側面板
儀器后側面板上共有 6 個插座，分別為：
6) 溫度電極插座
7) 接地插座
8) 離子測量電極插座
9) 參比電極插座
10) USB 接口座
11) 電源插座

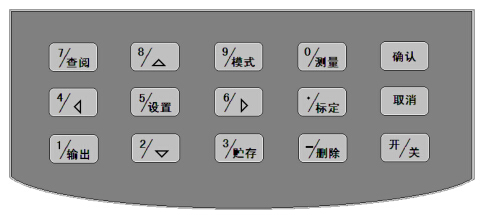

3.3 鍵盤
本儀器共有 15 個按鍵，分別為 1/輸出鍵、2/▼鍵、3/貯存鍵、4/<鍵、5/
設置鍵、6/>鍵、7/查閱鍵、8/▲鍵、9/模式鍵、0/測量鍵、./標定鍵、-/刪除
鍵、以及確認鍵、取消鍵、開/關鍵等。除確認、取消鍵外，其余都為雙功
能鍵。
通常都為功能鍵，需要輸入數據時，數字鍵才有效。數字 0~9，小數 點 、
負號為輸入數據時使用，配合刪除、確認、取消鍵完成數據的輸入。
1/輸出鍵：輸入數字“ 1 “；查閱貯存數據或標定數據時打印輸出貯存數
據或標定數據；
2/▼鍵、4/<鍵、8/▲鍵、6/>鍵：輸入數字“2 ”、 “4 ”、 “8 ”、 “6 ” ；方向
鍵，用于選擇菜單等；
3/貯存鍵：輸入數字“3 ” ；測量時貯存測量結果；
5/設置鍵：輸入數字“5 ” ；在不同的操作情況下設置不同的功能；
7/查閱鍵：輸入數字“7 ” ；查閱貯存數據或標定數據；
9/模式鍵：輸入數字“9 ” ；測量狀態下用于切換顯示窗口或參數；
0/測量鍵：輸入數字“0 ” ；在儀器的起始狀態開始測量；
./標定鍵：輸入小數；標定電極斜率、電極常數等；
-/刪除鍵：輸入負數；查閱貯存數據時可以刪除存貯的數據。
開/關鍵：打開或者關閉儀器。
四、儀器使用
4.1 儀器安裝
a) 電極系統的連接
對應不同的測量模塊，即不同的測量參數需要，應該使用不同的測量電極：測量 pH 需要 pH 電極；測量其他離子需要其他合適的離子選擇電極；測量溫度需要溫度電極。用戶按照需要，安裝對應電極，即可開始測量。
b) USB 通訊線的連接
如果用戶希望使用配套通訊軟件連接計算機通訊，則可將 USB 通訊線連接到儀器和計算機上，正確安裝配套通訊軟件后即可實現通訊。
敬告用戶, 請用戶遵循以下原則，小心使用，避免損壞儀器，給您帶來不必要的損失！
1、為了保護和更好的使用儀器，每次開機前，請檢查儀器后面的pH電極插口， 必須保證它們連接有測量電極或者短路插，否則有可能損壞儀器的高阻器件。儀器不使用時, 短路插頭也要接上，以免儀器輸入開路損壞儀器，給您帶來不必要的損失。
2、對于 pH/pX 模塊的測量， 為了保證儀器的測量精度，建議用戶在開機后進行零點電位校正。一般當用戶發現儀器的 pH 電極插座連接短路插頭后，電位顯示值偏離零點電位較大時需要校正零點電位(零點電位應為 0.0mV，可以選擇pH測量參數并在測量狀態下查看顯示的零點電位值)，具體零點電位校正操作方法參見 pH 或 pX 測量模式中有關章節。
4.2 儀器的開/關機
儀器插入電源后，即自動開機。用戶使用完畢，按儀器的“開/關”鍵關閉儀器，用戶此時可以斷開電源適配器電源。如果儀器長期不用，敬請用戶斷開電源適配器的電源，以免損壞電源適配器并間接損壞儀器，給您帶來不必要的損失！
4.3 儀器的起始狀態
...
注：完整閱讀請點擊鏈接http://pan.baidu.com/s/1c5aPYY
五、儀器的維護
1． 接通電源后, 若顯示屏不亮, 應檢查電源器是否有電壓輸出。
2．儀器不使用時, 短路插頭也要接上，以免儀器輸入開路而損壞儀器。
3．儀器必須有良好的接地，防止腐蝕性氣體侵入。
4．若上述各種情況排除后, 儀器仍不能正常工作, 請與有關部門聯系。
六、儀器的成套性
1．PXSJ-216F 型離子計 1 臺；
2. 配套電極符合裝箱單的要求；
3. 產品合格證 1 份；
4. 附件一套，以隨機裝箱單為準。
