目 錄
概述
儀器的主要技術性能
儀器結構
儀器的使用
注意事項
儀器的成套性
用戶訂貨須知
一、概述
DDS－11A（數顯）型電導率儀（以下簡稱儀器）是實驗室測量水溶液電導率必備的儀器，它廣泛地應用于石油化工、生物醫藥、污水處理、環境監測、礦山冶煉等行業及大專院校和科研單位。若配用適當常數的電導電極，還可用于測量電子半導體、核能工業和電廠純水或超純水的電導率。
儀器的主要特點如下：
◆ 儀器采用3位半LED數碼管顯示，顯示清晰，測量精度高；
◆ 具有電導電極常數補償功能；
◆ 具有溶液的手動溫度補償功能；
◆ 具有0～10mV訊號輸出。
二、儀器的主要技術性能
1. 測量范圍：儀器的測量范圍為(0~2×105μS/cm) ，儀器分成五檔量程，各檔量程間采用波段開關手動
切換，見下表
量程檔 | 測量范圍 | 分辨率 |
2μS/cm | （0.001-2）μS/cm | 0.001μS/cm |
20μS/cm | （0.01-20）μS/cm | 0.01μS/cm |
200μS/cm | （0.1-200）μS/cm | 0.1μS/cm |
2mS/cm | （0.001-2）mS/cm | 0.001mS/cm |
20mS/cm | （0.01-20）mS/cm | 0.01mS/cm |
注：測量高電導率時，一般采用大常數的電導電極，當電導率≥10000
μS/cm時，采用常數10的電導電極。當選用常數為10的電導電極時， 測量范圍擴展為2×105μS/cm
2. 電子單元基本誤差：±1.0%(FS) ± l個字
3. 儀器的基本誤差：±1.5%(FS)±1個字。
4. 溫度補償范圍：（0-50）℃
5. 儀器正常工作條件：
環境溫度：(5~35)℃；
相對濕度：不大于85％；
供電電源：AC(220±22)V；(50±l)Hz；
無顯著的振動；
除地球磁場外無外磁場干擾。
6. 外形尺寸 1×b×h， mm：270×185×70
7．重 量：0.9kg
三、儀器結構

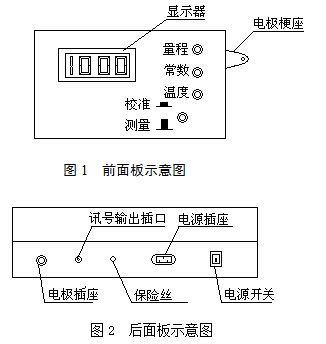

儀器外型示意圖如下
“量程”選擇開關，可選擇（2、20、200、2000及2x104）μS/cm五個測量量程檔。
“常數”調節器，按所使用電極的常數值調節之，使儀器顯示值為相應的數值。
“溫度”調節器即為“溫度補償調節器”，在測量時將調節旋鈕指向被測量溶液的實際溫度值的刻度線位置。此時，顯示的值是溶液電導率值經溫度補償后換算到25℃時的電導率值。
“溫度”調節旋鈕指向25℃刻度線位置時，顯示的測量值是在該溫度下未經溫度補償?shù)脑贾怠?/p>
“校準/測量”按鈕開關：按下時為“校準”，再按下（開關向上彈起）則為“測量”狀態。
四、儀器的使用
1．開機
a) 電源線插入儀器電源插座，儀器必須有良好接地！
b) 按電源開關接通電源，預熱10min后，進行校準。
c) 電導電極插入儀器后面板的電極插座中。
2．校準
按下“校準/測量”按鈕，使其處于“校準”狀態，調節“常數“調節旋鈕，使儀器顯示所使用電極的常數標
稱值。
電導電極的常數，通常有10、1、0.1、0.01四種類型，每種類型電導電極準確的常數值，制造廠均表明在每支
電極上。常數調節方法如下：
a) 電極常數為１的類型：當電極常數的標稱值為0.95，調節“常數”調節旋鈕，使儀器顯示值為950，
（測量值=顯示值×1）；
b) 電極常數為10的類型：當電極常數的標稱值為10.7，調節“常數”
調節旋鈕，使儀器顯示值為1070，（測量值=顯示值×10）；
c) 電極常數為0.1的類型：當電極常數的標稱值為0.11，調節“常
數”調節旋鈕，使儀器顯示值為1100，（測量值=顯示值×0.1）；
- 電極常數為0.0１的類型：當電極常數的標稱值為0.01，調節“常數”調節旋鈕，使儀器顯示值為1100，（測量值=顯示值×0.11）。
3. 測量
3.1 正確選擇電導電極的常數
在電導率測量的過程中，正確選擇電導電極常數，對獲得較高的測量精度是非常重要的。
儀器可配常數為0.1、0.01、1、10四種不同類型的電導電極。用戶可根據需要測量的范圍，參照表（2）選擇相應常數的電導電極。
表2 電導率測量范圍與對應使用的電導電極常數推薦表
電導率測量范圍（μS/cm） | 推薦使用電導電極常數（cm-1） |
0～2 | 0.01、0.1 |
2～200 | 0.1、1.0 |
200～2000 | 1.0（鉑黑） |
2000～20000 | 1.0 （鉑黑）、10 |
20000～2×105 | 10 |
注：對常數為1.0、10類型的電導電極有“光亮”和“鉑黑”二種形式，鍍鉑電極習慣稱作鉑黑電極，對光亮電極其測量范圍為(0～20)μS/cm為宜。
用溫度計測量被測溶液的溫度后，將“溫度”調節旋鈕指向被測溶液的實際溫度值的刻度線位置。此時，顯示的電導率值是經溫度補償后換算到25℃時的電導率值。
按下“校準/測量”按鈕，使其處于“測量”狀態，（此時，按鈕為向上彈起的位置），將“量程”開關置于合適的量程檔，待儀器顯示穩定后，該顯示值即為被測量溶液換算到25℃時的電導率值，測量結果與使用各種不同電導電極常數(C))的關系見表（3）。
序號 | 選擇開關位置 | 量程范圍(μS/cm) | 被測電導率(μS/cm) |
1 2 3 4 5 | Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ | 0～2.0 2-200 200～2000 2000～20000 20000～2×105 | 顯示讀數×C 顯示讀數×C 顯示讀數×C 顯示讀數×C 顯示讀數×C |
測量過程中，若顯示屏首位為1，后三位數字熄滅，表示測量值超出測量量程范圍，此時，應將“量程”開關置于高一檔量程來測量。若顯示值很小，則應該將“量程”開關置于低一檔量程，以提高測量精度。
五、注意事項
高純水測量注意事項：
a)在測量高純水時應避免污染、正確選擇電導常數的電導電極、采用密封、流動的測量方式，水樣的流速不宜
太快并避免水樣循環不良的情況產生。

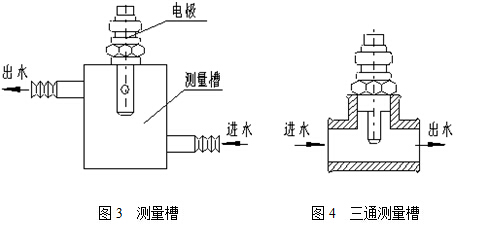

b) 用戶可采用圖三所示的測量槽，槽下方接進水管（聚乙烯管），管道中應無氣泡。也可將電極裝入不銹
鋼三通管（G 3/4）中，見圖四，先將電極套入密封橡皮圈，裝入三通管后用螺帽固緊。
c) 因儀器的溫度補償系采用固定的2％的溫度系數補償?shù)�，在高純水測量時，此系數與純水的溫度系數不符會給測量帶來誤差。為此，可把“溫度”調節旋置于25℃ ，測量該溫度下的電導率值。采用不補償方式進行測量后查表。
d) 為確保測量精度，電極使用前應用于小0.5μS/cm的去離子水(或蒸餾水)沖洗幾次，然后用被測試樣沖洗后方可測量。
2． 電極插頭座絕對防止受潮，以免造成不必要的測量誤差。
3． 電極應定期進行常數標定。
4．儀器有（0-10）mV輸出信號�？赏饨佑涗泝x，進行電導率的連續監測。
六、儀器的成套性
1. DDS－11A型數顯電導率儀一臺
2. DJS－1C型鉑黑電極 一支
3. 備品備件以隨機裝箱單為準
七、用戶訂貨須知
儀器出廠時配套電極為DJS－1C型鉑黑電極(電極常數為1.00)；
用戶根據電導率的測量范圍，在訂貨時參照本說明書表2選購合適的電極。
