目 錄
● 概述
● 儀器的主要技術性能
● 儀器結構
● 儀器的使用
● 注意事項
● 儀器的成套性
● 用戶訂貨須知
● 儀器的維修
● 附錄
1 概述
DDB－303A型電導率儀（以下簡稱儀器）是實驗室測量水溶液電導率的儀器，它廣泛地應用于石油化工、生物醫藥、污水處理、環境監測、礦山冶煉等行業及大專院校和科研單位。若配用適當常數的電導電極，還可用于測量電子半導體、核能工業和電廠純水或超純水的電導率。
儀器的主要特點：
◆ 四檔量程，自動切換，自動進位顯示，操作簡單，測量精度高。
◆ 采用二節五號干電池供電，攜帶方便，可在野外現場使用，功耗低。
◆ 采用3 位大屏幕液晶數字顯示，設置溫度同時顯示，外形美觀，顯示清晰。
◆ 三種常數電極(0.01，1.0，10)可選配，既可測一般水溶液電導率，又能測高純水電導率。
2 儀器的主要技術性能
2.1 測量范圍，儀器的測量范圍為(0~105μS•cm-1) ，儀器分成四檔量程，各檔檔量程間自動切換。四檔量程分別如下：
0.00～19.99μS/cm；
20.0～199.9μS/cm；
200～1999μS/cm；
2000～10000μS/cm;
10.0～100.0mS/cm。（配電極常數為10的電極）
注：測量高電導率時，一般采用大常數的電導電極，當電導率≥10000μS•cm-1時，采用常數10的電導電極。
2.2 電子單元基本誤差：±1.0%(FS) ±l個字。
2.2 儀器的基本誤差：1.5%(FS)±1個字。
2.3 電子單元溫度補償誤差：±1.0%(FS) ± l個字。
2.4 手動溫度補償范圍：(15～35)℃,基準溫度25℃。
2.5 電子單元穩定性誤差：±0.66%(FS) ± l個字/3h。
2.6 電子單元重復性誤差：±0.33%(FS) ± l個字。
2.7 外形尺寸 1×b×h， mm：170×70×30。
2.8 重 量：0.3kg。
2.9 正常使用條件：
a) 環境溫度：(5~35)℃；
b) 相對濕度：不大于85％；
c) 供電電源：五號堿性電池二節；
d) 無顯著的振動；
e) 除地球磁場外無外磁場干擾。
3儀器結構

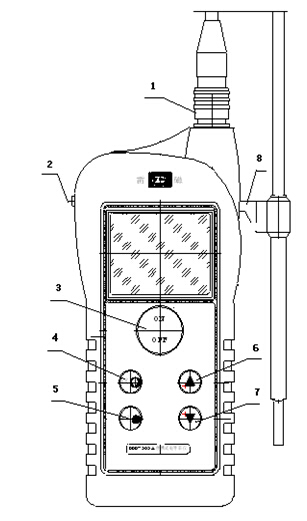

1--- 電極插口
2--- 背光按鈕
3---電源開關
4---模式鍵
5--- 確認鍵
6--- 數字增加鍵
7--- 數字減小鍵
8---電極支架
4 儀器的使用
4.1 裝入五號干電池二節，按“ON/OFF”開關，儀器進入測量狀態，預熱15min。
4.2 按被測介質電阻或電導率的高低選用不同常數的電極和不同的測量方式。
注1：在電導率測量過程中，正確選擇電導電極常數，對獲得較高的測量精度是非常重要的�？膳溆玫某�(shù)為0.01、1.0、10三種不同類型電導電極。用戶應根據測量范圍參照表一選擇相應常數的電導電極。
注2：對常數為1.0、10類型的電導電極有“光亮”和“鉑黑”二種形式，鍍鉑電極習慣稱作鉑黑電極，對光亮電極其測量范圍為0～300μS/cm為宜。
表1
序號 | 溶液電導率 (μS/cm) | 對應電阻率 (Ω) | 配 套 電 極 | 常數 | 被測溶液 實際電導率 |
1 | 0～0.2 | ∞~5000000 | 鈦合金電極 | 0.01 | 顯示數字×0.01 |
2 | 0～2 | ∞~500000 | 鈦合金電極 | 0.01 | 顯示數字×0.01 |
3 | 0～20 | ∞~50000 | 鈦合金電極 | 0.01 | 顯示數字×0.01 |
4 | 0～200 | ∞~5000 | 鈦合金電極 | 0.01 | 顯示數字×0.01 |
5 | 0～20 | ∞~50000 | DJS-1C光亮電極 | 1 | 顯示數字×1 |
6 | 0～200 | ∞~5000 | DJS-1C光亮電極 | 1 | 顯示數字×1 |
7 | 0～2000 | ∞~500 | DJS-1C鉑黑電極 | 1 | 顯示數字×1 |
8 | 0～10000 | ∞~100 | DJS-1C鉑黑電極 | 1 | 顯示數字×1 |
9 | 0～200 | ∞~5000 | DJS-10C鉑黑電極 | 10 | 顯示數字×10 |
10 | 0～2000 | ∞~500 | DJS-10C鉑黑電極 | 10 | 顯示數字×10 |
11 | 0～20000 | ∞~50 | DJS-10C鉑黑電極 | 10 | 顯示數字×10 |
12 | 0～100000 | ∞~10 | DJS-10C鉑黑電極 | 10 | 顯示數字×10 |
4.3. 在測量狀態(右下角顯示“MEAS”)按“▲”或“▼”鍵進入溶液溫度調節狀態(“℃”指示符閃爍)，再按“▲”或“▼”鍵調節溫度顯示值，按“確認”鍵退出溫度調節狀態，進入測量狀態。
4.4. 對于電極常數為1、10和0.01的三種類型電極，其準確值在出廠時經嚴格校準，校準好的電極常數是一個常數值，并在電極上貼有標簽(電極出廠時都貼有常數標簽)。本儀器通過按“模式”鍵進入電極常數校準狀態，顯示“C=”，再按“▲”或“▼”鍵調節電極常數值，然后按“確認”鍵退出常數調節狀態，進入測量狀態。
調整方法：如常數為0.95的電極，則調節使數字顯示為 .950；如常數為11的電極，則調節使數字顯示為1.100；如常數為0.012的鈦合金電極，則調節使數字顯示為1.200。
4.5. 按不同常數的測量電極校準好后，按“確認”鍵退出校準狀態進入測量狀態，把電極浸入溶液中，此時顯示數值即為被測溶液的電導率值。
4.6. 用常數為1 的電極測量時，儀器顯示的數值就是被測溶液的實際電導率。用常數為10的電極測量時，顯示的數值應再乘以10就是被測溶液的實際電導率。若用于測量工業流程中純水或高純水的電導率，用戶可另行選購常數為0.01的鈦合金電極，并同時選購密封耐腐蝕的流通測量槽(見圖二), 顯示的數值應再乘以0.01就是被測溶液的實際電導率。
用法如下：
a）用高純水清洗電極；

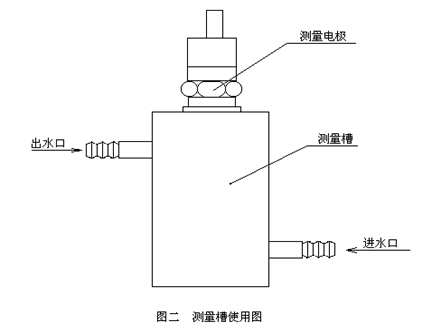

b）將電極旋入測量槽，按圖二所示連接進出水管。
c）須確保流水中無空氣混入，管道中亦應無氣泡；
d）需漸增流速，直到顯示器中電導率數字穩定并不隨流速的增大而改變?yōu)橹埂Ｓ贸?shù)為0.01的鈦合金電極測量時，顯示數值再乘以0.01就是實際電導率。
5 注意事項
5.1 在測量高純水時應避免污染，最好采用密封、流動的測量方式。
5.2 因溫度補償系采用固定的2％的溫度系數補償?shù)�，故�?duì)高純水測量盡量采用不補償方式（溫度設置在25℃）進行測量后查表。
5.3 為確保測量精度，電極使用前應用小于0.5μS/cm的蒸餾水(或去離子水)沖洗二次，然后用被測試樣沖洗三次方可測量。
5.4 電極插頭座絕對防止受潮，以造成不必要的測量誤差。
5.5 電極應定期進行常數標定。
5.6 儀器長期不用時應將電池取出；在使用中如顯示屏左上角出現“LOBAT”符號時或數顯示不穩時應更換電池。
5.7背光按鈕供夜間使用，使用背光將增加功耗降低電池使用壽命，一般不在夜間使用建議不要按背光按鈕。
6 儀器成套性
a) DDB－303A型電導率儀 一臺
b) DJS－1C型鉑黑電極 一支
備品以隨機裝箱單為準
7 用戶訂貨須知
7.1 儀器出廠時配套電極為DJS－1C型鉑黑電極，(電極常數為1.00)，若用于測量工業流程中純水或高純水的電導率，用戶可另行選購常數為0.01的鈦合金電極，并同時選購密封耐腐蝕的流通測量槽（見圖二）。
7.2 用戶根據電導率的測量，訂貨時參照本說明書表一選購合適的電極。
8 儀器的維修
本儀器采用直流干電池供電及液晶顯示，正確使用本儀器時可靠性很好，如發現不能正常工作時可作以下檢查：
8.1 測量時不能正常工作
a) 應檢查電極插是否插好，插頭定位槽與插座座定位銷應對準插入；
b) 電極連線接觸不好或電極壞；
c）干電池工作電壓低于2.5V；
d）儀器內部故障。
8.2 打開電源開關液晶無顯示
a〕電池插口松動，接觸不良；
b〕儀器內部故障；
c) 電池用完。
9 附 錄
附錄1，按電導率儀檢定規程的規定，并參照電導率儀的國際標準，電導率、電導及電極常數的符號與單位如下：
名 稱 | 稱 號 | 單 位 | 備 注 |
電 導 率 | K | μS/cm | 1S=103mS=106μS |
電 導 | G | μS |
|
電極常數 | C | 1/cm |
|
1 電導電極常數直接標定方法
1.1 清洗電極。
1.2 配制校準溶液，配制的成分比例和標準電導率見附錄2。
1.3 把電導池接入電橋（或電導儀）。
1.4 控制溶液溫度為(25±0.1)℃。
1.5 把電極浸入校準溶液中。
1.6 按“▲”或“▼”調節溫度為25℃，按“確認”鍵進入測量狀態顯示電導率值，和標準電導率比較后按“模式”鍵進入電極常數校準狀態，再按“▲”或“▼”調節電極常數，然后按“確認”鍵后顯示的電導率值和標準值一致，則“C=”即為該電導電極常數值。
2 電導電極常數比較標定方法：用一已知常數的標準電極與未知常數的電極測量同一溶液的電導率。
2.1 選擇一支已知常數的標準電極（設常數為J標）。
2.2 把未知常數的電極（設常數為J1）與標準電極以同樣的深度插入
液體中(都應事先清洗)。
2.3 依次把它們接到電導率儀上，分別測出的電導率設為K1 及K標，則由：
得：J1 =J×K標 / K1
附錄2：

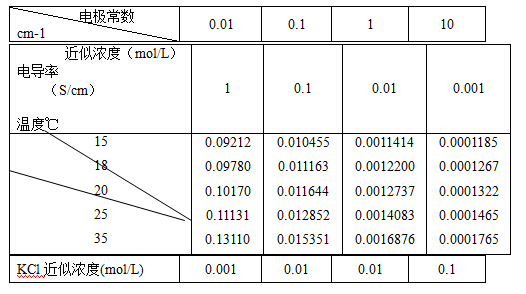

1．測定電極常數的KCL標準濃度如下：
注：KCl應該用一級試劑，并須在110℃烘箱中烘4小時，取在干燥中冷卻后方可稱量。
2．近似濃度（mol/L）與電導率（S/cm）的關系：
1mol/L：20℃下每升溶液中KCl為74.2650g
0．1mol/L：20℃下每升溶液中KCl為7.4365g
0．01mol/L：20℃下每升溶液中KCl為0.7440g
0．001mol/L：20℃下將100mL的 0.01mol/L溶液稀釋至1L。
