目錄
1 概述
2 儀器主要技術性能
3 儀器結構
4 儀器使用
5 儀器的維護與維修
6 儀器的成套性
7 附錄
1 概述
歡迎您選用JPBJ－608型便攜式溶解氧測定儀，請您在初次使用或長時間未使用本儀器前先詳細閱讀使用說明書，它將幫助您更好的使用本儀器。
1.1 適用范圍
JPBJ－608型便攜式溶解氧測定儀是一臺智能型的分析儀器，可用于自來水水源監測、水產養殖場、環保、污水處理廠、飲料行業及科研單位等部門對水體溶解氧的測定。儀器外形新穎、攜帶方便，適用于現場和野外操作。同時儀器電池連續工作壽命長，可作為實驗室的常規分析設備。
1.2 儀器特點
● 儀器可進行溶解氧濃度、溶解氧飽和度、電極電流及溫度測量。
● 儀器采用微處理器技術，具有自動溫度補償功能，可進行零氧校準、滿度校準、氣壓校準和鹽度校準。
● 儀器具有數據斷電保護功能，在儀器關機后或非正常斷電情況下，儀器內部貯存的測量數據和設置的參數不會丟失。
● 儀器采用低功耗設計，有欠壓顯示標志。儀器對測量結果可以貯存、刪除、查閱。最多可貯存各100套氧濃度、氧飽和度和電極電流測量的實驗數據。
● 儀器帶有RS－232接口，可接TP－16型串行打印機打印當前測量結果或貯存的數據；亦可接計算機通訊，傳遞當前測量數據或貯存數據。
● 儀器采用寬屏幕液晶顯示，數字清晰，同時具有操作提示功能，使用簡單方便。采用新型材料PC面板，可靠性好。
● 儀器機箱防護等級為IP65，防水防塵，適用于野外作業。
1.3 儀器功能
儀器具有兩種工作狀態，測量狀態和模式狀態。測量狀態下可以測量氧濃度、氧飽和度和電極電流，您可以按鍵切換顯示。
儀器在測量狀態下，可以按鍵切換到模式狀態。
下表顯示了在相應狀態下的各種儀器功能。
工作狀態 | 功能 | 操作方法 |
測量狀態 | 氧濃度/氧飽和度/電極電流/溫度值測量 | 4.1.3 |
即時打印 | 4.3.3.a | |
數據貯存 | 4.3.1 | |
通訊 | 4.3.6 | |
模式狀態 | 零氧校準Zero | 4.2.1 |
滿度校準Full | 4.2.2 | |
鹽度校準Salt | 4.2.3 | |
氣壓校準Air | 4.2.4 | |
貯存數據打印PRINT | 4.3.3.b | |
查閱VIEW | 4.3.4 | |
刪除DELETE | 4.3.2 |
儀器功能使用請參考 4.儀器使用。
2 儀器主要技術性能
2.1 測量范圍
溶解氧濃度：(0.00～19.99)mg/L；
溶解氧飽和度：(0.0～199.9)%；
溫度：(0.0～40.0)℃。
2.2 自動溫度補償范圍：(0.0～40.0) ℃。
2.3 基準溫度：(20±1)℃。
2.4 電子單元基本誤差
溶解氧濃度：±0.10 mg/L；
溶解氧飽和度：±2.5%；
溫度：±0.3℃±1個字。
2.5 儀器基本誤差
溶解氧濃度：±0.50mg/L( 校準水樣溫度與被測水溫相差值應為±15℃)。
溶解氧飽和度：±10.0%(校準水樣溫度與被測水溫相差值應為±15℃)溫度：±0.5℃±1個字。
2.6 電子單元穩定性：±0.10 mg/L /3h。
2.7 儀器穩定性：±0.20 mg/L /1h。
2.8 儀器重復性： 0.20 mg/L。
2.9 響應時間：不大于45s(20℃時90%響應)。
2.10 殘余電流：不大于0.10mg/L。
2.11 儀器正常工作條件
環境溫度：(0.0～40.0)℃。
環境防護等級：IP65。
供電電源：4節AA堿性電池。
除地磁場外，周圍無電磁場干擾。
2.12 外形尺寸：210×86×50(長×寬×高)。
2.13 重量：約0.5。
2.14 最大額定功率(mW)：約35
3 儀器結構
3.1儀器組成

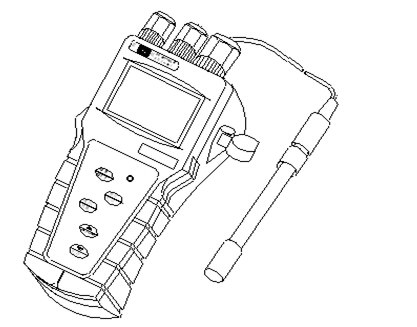

圖1儀器整機圖
儀器由電子單元和電極系統組成，電極系統由極譜式氧電極（DO-958-B型溶解氧電極）構成，可以同時測量溶液溶解氧值和溫度值。
3.2 顯示
儀器采用寬屏幕液晶（LCD）顯示，數字清晰，同時具有操作提示功能，能指示多種工作狀態。
下圖顯示了液晶的可能顯示內容。

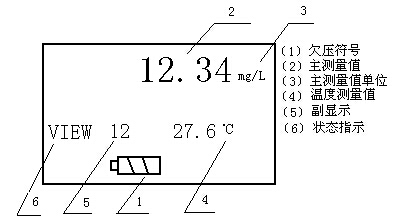

圖2液晶顯示
3.2.1 欠壓指示
儀器具有欠壓符號（1），當電池電壓不足時，此標志顯示，應立即更換電池。
3.2.2 工作狀態測量值指示
儀器測量值包括主測量值（2），主測量值單位（3），溫度測量值（4）和副顯示（5）。根據儀器工作狀態的不同，其顯示內容也不同。儀器設有多種工作狀態，其內容顯示通過點亮某一光標提示。例如：儀器處于溶解氧濃度測量狀態，則點亮光標“Measure”和“mg/L”。下表顯示儀器基本測量值顯示內容和狀態。
測量狀態 | 主測量值 | 主測量值單位 | 溫度測量值 |
溶解氧濃度 | 12.01 | mg/L | 16.8℃ |
溶解氧飽和度 | 120.8 | % | 22.5℃ |
電極電流 | 1188 | nA | 25.0℃ |
3.2.3 模式狀態指示
儀器為了滿足用戶的使用要求，具有比較豐富的功能，設有多種模式工作狀態，其顯示的內容及所表示的狀態列表如下。
工作狀態 | 顯示內容 | 解釋 |
模式狀態
| Zero | 零氧校準 |
Full | 滿度校準 | |
Air | 氣壓校準 | |
Salt | 鹽度校準 | |
VIEW | 查閱數據 | |
DELETE | 刪除數據 |
3.3 鍵盤
本儀器的操作控制僅僅通過面板上的六個鍵盤實現，這六個鍵盤將貫穿整個儀器的使用過程。
圖3鍵盤
“背光”鍵：按住此鍵，則液晶處于背光顯示狀態。
“ON/OFF”鍵：儀器電源開關。
“模式/測量”鍵：用于儀器在測量和模式工作狀態的切換。當儀器處于測量狀態，按下此鍵，即進入模式工作狀態；當儀器處于模式狀態，按下此鍵，即退出模式工作狀態，進入測量狀態。此鍵還具有取消功能，當儀器在模式中某一確定狀態，可按此鍵取消當前您的操作。
“確認/打印”鍵：當儀器處于測量狀態時，按下此鍵，可以將當前儀器測量結果即時打��；當儀器處于模式狀態時，按下此鍵，可以進入某一確定狀態。
“▲/Do/I/%”鍵：當儀器處于測量狀態時，按下此鍵，可以切換當前儀器“濃度/電流/飽和度”測量狀態；當儀器處于模式狀態時，按下此鍵，可以選擇模式或調節參數。
“▼/貯存”鍵：當儀器處于測量狀態時，按下此鍵，可以將當前儀器測量結果即時貯存；當儀器處于模式狀態時，按下此鍵，可以選擇模式或調節參數。
3.4 儀器后側面板
儀器側面板上僅有三個插座分別與電極和RS－232接口相連接，物理接口的差別保證了您連接的準確性。

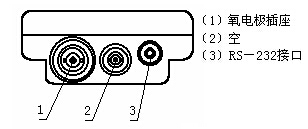

圖4儀器后側面板
3.5 儀器部分配件、選配件及附件
接下來將為您介紹儀器的幾種重要的配件、選配件及附件，他們是保證您實現儀器某種功能所不可缺少的。
3.5.1電極系統

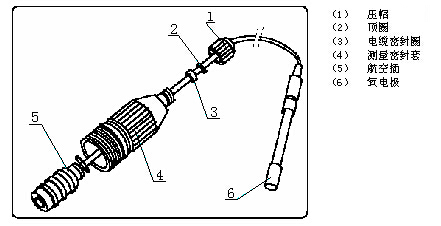

圖5 DO-958-B型極譜式氧電極
儀器具有IP65防護等級，電極系統由電極接頭防水密封系統和氧電極組成。電極接頭防水密封系統由（1）壓帽、（2）頂圈、（3）電纜密封圈、（4）測量密封套、（5）航空插組成；（6）氧電極內含溫度電極。
3.5.2 RS－232連接線

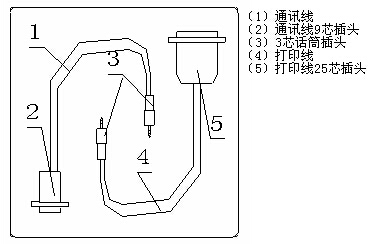

圖6 RS－232連接線
4 儀器使用
4.1 初次使用
現在您已經初步了解了儀器的功能并熟悉了如何通過鍵盤去控制儀器的運行，下面就可以進行詳細的操作。接下來的敘述將逐漸帶領您熟練地使用本儀器并且獲得優異的性能。
4.1.1 儀器連接
a) 電極系統的連接
為了保證儀器的IP65防護等級，儀器設計有相應的電極系統防水部件。按裝氧電極時需先在儀器后側面板圖4（1）處插入圖5（5）航空插，然后依次裝上測量密封套圖5（4）、電纜密封套圖5（3）、頂圈圖5（2）、壓帽圖5（1）。取下氧電極時按照剛才按裝氧電極的相反順序依次取下電極系統的各配件。圖4（2）處空置，不接電極，裝上相應測量密封套。
b) RS－232通訊線的連接
若用戶欲配置TP―16型串行打印機（打印機的安裝見該產品使用說明書）打印或連接計算機通訊，則要將打印機連接線圖6（4）或計算機通訊連接線圖6（2）插入儀器的RS―232接口，若不接RS－232通訊線，需在圖4（3）處裝上相應測量密封套。
4.1.2 電源上電
本儀器采用4節AA堿性電池，當您第一次使用本儀器時請打開儀器機箱后面板電池蓋，將四節AA堿性電池按照機箱內指示的“＋”、“－”方向裝入機箱，蓋上電池蓋。此時儀器應自動開機進入測量狀態。
若電池裝好后，儀器未工作，您可按下“ON/OFF”鍵，儀器液晶將全顯，約2秒后儀器自動進入測量工作狀態。
警告：當您長時間不使用本儀器時，請打開儀器后蓋，取出電池。
注意：當儀器未接DO-958-B氧電極或電極內的溫度電極損壞時儀器顯示溫度值為25.0℃，溶解氧值按照25.0℃進行測量、補償。
4.1.3 初次測量
將氧電極用蒸餾水清洗后插入被測溶液，儀器開機后即可進行測量。儀器在測量狀態下同時計算溶解氧氧濃度、飽和度和電極電流值，您可以按“Do/I/%”鍵進行測量狀態切換顯示。
注意：若您是第一次使用或長時間未使用，請先進行氧電極的校準，具體操作請參考4.2。
a) 溶解氧濃度測量
在溶解氧濃度測量狀態下，儀器顯示當前被測溶液的溶解氧濃度值和溫度值，濃度單位為“mg/L”。液晶右下角顯示“Measure”表示處于氧濃度測量模式。
b) 溶解氧飽和度值測量
在溶解氧飽和度測量狀態下，儀器顯示當前的溶解氧飽和度10
值和溫度值,飽和度單位為“%”。液晶右下角顯示“Measure”，表示處于氧飽和度測量模式。
c) 電極電流值測量
在電極電流值測量狀態下，儀器顯示當前的電極電流值和溫度值，單位缺省為“nA”。液晶右下角顯示“Measure”，表示處于電極電流測量模式。
4.2 校準功能
為了獲得準確的測量結果，溶解氧電極測量前必需進行極化、校準。儀器具有多種校準功能，有零氧校準、滿度校準、氣壓校準、和鹽度校準。極化：新電極、24小時以上不進行使用的電極或更換電解液的電極，電極需30～60分鐘通電極化時間，電極離開儀器或關機1小時內需要5～25分鐘通電極化時間，極化后，才能進行校準、測量。
4.2.1 零氧校準
將溶解氧電極放入5%的新鮮配制的亞硫酸鈉溶液中，在儀器處于測量狀態下，按“模式”鍵，儀器即進入模式選擇狀態，按“▲”鍵或“▼”鍵選擇“Zero”模式狀態；或儀器處于模式選擇狀態下，直接按“▲”鍵或“▼”鍵選擇“Zero”模式狀態，按“確定”鍵儀器即進入零氧校準功能狀態。待讀數穩定后按“確定”鍵，儀器退出“Zero”模式狀態，進入模式選擇狀態，零氧校準結束。
當儀器處于零氧校準時，在按下“確定”鍵之前，可以按“測量”鍵取消這一狀態，進入測量狀態。
4.2.2 滿度校準
把溶解氧電極從溶液中取出，用水沖洗干凈，用濾紙小心吸干薄膜表面的水分，并放入盛有蒸餾水容器（如三角燒瓶、高腳燒杯中）靠近水面的空氣上或者放入空氣中，但電極表面不能占上水滴，在儀器處于測量狀態下，按“模式”鍵，儀器即進入模
式選擇狀態，按“▲”鍵或“▼”鍵選擇“Full”模式狀態；或儀器處于模式選擇狀態下，直接按“▲”鍵或“▼”鍵選擇“Full” 模式狀態，按“確定”鍵儀器即進入滿度校準功能狀態。待讀數
穩定后按“確定”鍵，儀器退出“Full”狀態，進入模式選擇狀態，滿度校準結束。
當儀器處于滿度校準時，在按下“確定”鍵之前，可以按“測量”鍵取消這一狀態，進入測量狀態。
4.2.3 鹽度校準
溶解氧值與鹽度值有關，儀器內部預設的鹽度值為0.0g/L，測量前應選擇合適的鹽度值。
在儀器處于測量狀態下，按“模式”鍵，儀器即進入模式選擇狀態，按“▲”鍵或 “▼”鍵選擇“Salt”模式狀態；或儀器處于模式選擇狀態下，直接“▲”鍵或 “▼”鍵選擇“Salt”模式狀態，按“確定”鍵儀器即進入鹽度校準功能狀態。
此時，儀器顯示當前設置的鹽度值，可以按“▲”鍵或“▼”修改鹽度值，修改為實際鹽度值后，按“確定”鍵，則儀器完成鹽度校準設定功能，自動退出“Salt”模式狀態，進入模式選擇狀態。
當儀器處于鹽度校準時，儀器顯示當前鹽度值，在按下“確定”鍵之前，可以按“/測量”鍵取消這一狀態，進入測量狀態。
注意：一般情況下，不需要進行鹽度校準，儀器預設值為0.0 g/L。
4.2.4 氣壓校準
儀器測得的溶解氧值與大氣壓值有關，儀器內部預設的大氣壓值為101.3Pa，測量前應選擇合適的氣壓值。
在儀器處于測量狀態下，按“模式”鍵，儀器即進入模式選擇狀態，按“▲” 鍵或“▼”鍵選擇“Air” 模式選擇；或儀
器處于模式選擇狀態下，直接按“▲”鍵或“▼”鍵選擇“Air”，按“確定”鍵儀器即進入氣壓校準功能狀態。
此時，儀器顯示當前設置的大氣壓值，可以按“▲” 鍵或“▼”修改氣壓值，修改為實際氣壓值后，按“確定”鍵，則儀器完成
氣壓校準設定功能，自動退出“Air”狀態，進入模式選擇狀態。
當儀器處于氣壓校準時，儀器顯示當前氣壓值，在按下“確定”鍵之前，可以按“測量”鍵取消這一狀態，進入測量狀態。
4.3 其他儀器功能
本儀器除了具備基本的測量功能和校準功能外，為了獲得更好的性能表現還具有多種豐富的功能。在下面的章節中將為您詳細敘述這些功能及使用方法。
4.3.1 貯存功能
儀器既可作為普通臺式儀器，又可用于現場測量、數據采集，數據貯存功能將方便您的操作，可以將當前測量結果貯存下來，以備查閱或上傳計算機分析。
儀器有三個存貯器。一個是溶解氧濃度測量工作狀態下，貯存測得氧濃度的實驗數據；一個是溶解氧飽和度測量工作狀態下，貯存測得的飽和度實驗數據；還有一個是在電極電流測量狀態下，貯存測得的電流值實驗數據。三組數據各100套。
當儀器處于測量工作狀態時，按“貯存”鍵，儀器顯示“SAVE” 標志和在副顯示器上顯示貯存數據的序列號，表示儀器正在貯存數據。當儀器貯存完畢后，儀器將返回測量狀態。
注意：儀器貯存數據的序列號連接上一個數據的序列號，最多可貯存測得的實驗數據各100套。若某一存貯器已存滿了100套實驗數據，再貯存實驗數據，儀器則自動重新從“No.0”開始貯存實驗數據，并保留其余數據。
4.3.2 刪除功能
在儀器處于某一測量狀態下，按“模式”鍵，儀器即進入模
式選擇狀態，按“▲”鍵或“▼”鍵選擇“DELETE”模式，或儀器處于模式選擇狀態下，直接按“▲”鍵或“▼”鍵選擇“DELETE”
模式，按“確認”鍵，儀器即進入刪除功能狀態。
此時，儀器顯示“Sure”，如果您確實要刪除該存貯器數據，
按“確認”鍵，儀器副顯示器顯示“－－”，表示儀器正在刪除該存貯器內的全部數據。當儀器刪除完畢，自動退出“DELETE”狀態，進入模式選擇狀態。
當儀器顯示“Sure”時，在按下“確認”鍵之前，可以按“測量”鍵取消這一狀態，進入測量狀態。
警告：此種刪除功能是將儀器某一存貯器內貯存的測量數據全部刪除，請謹慎操作。當儀器處于溶解氧濃度測量功能時刪除溶解氧濃度測量數據，當儀器處于溶解氧飽和度測量功能時刪除溶解氧飽和度測量數據。當儀器處于電極電流測量功能時刪除電極電流測量數據。
4.3.3 打印功能
本儀器可以作為實驗室常規分析設備，配有打印功能。儀器具有兩種打印功能，即時打印和貯存數據打印。
注意：打印開始前,請參照打印機說明書,將波特率設為9600。將打印機連接線圖6（4）插入RS－232接口內。
a) 即時打印
即時打印是儀器處于測量工作狀態時，通過按鍵操作立即打印用戶認可的測量數據。
當儀器處于測量工作狀態時，按“打印”鍵，儀器左下部顯示“PRINT”，儀器將立即打印當前測得的溶解氧濃度值、飽和度值或電極電流值，同時打印當前測得的溫度值。當打印完畢后，儀器將返回測量狀態。
氧濃度測量時，即時打印格式： RESULT： 結果
T：25.0 溫度值
DO：8.25mg/L 濃度值
飽和度測量時，即時打印格式： RESULT： 結果
T：25.0 溫度值
SAT：100.0% 飽和度值
電流測量時，即時打印格式： RESULT： 結果
T：25.0 溫度值
I：1008nA 電流值
b) 貯存數據打印
貯存數據打印可以將您事先貯存的數據結果打印記錄下來，以備記錄分析之用。
在儀器處于測量狀態下，按“模式”鍵，儀器即進入模式選擇狀態，按“▲”鍵或 “▼”鍵選擇“VIEW” 模式；或儀器處于模式選擇狀態下，直接按“▲”鍵或“▼”鍵選擇“VIEW” 模式，按“確定”鍵儀器即進入查閱功能狀態。再按“打印”鍵，此時，儀器顯示“PRINT”，表示儀器正在打印。當儀器打印完畢，自動進入模式選擇狀態。
注意： 如果存貯器內沒有貯存數據，儀器將副顯示器顯示“－－”。此顯示幾秒后，儀器自動進入模式選擇狀態。
氧濃度數據打印格式：No.1 貯存氧濃度數據編號
T:21.0 溫度值
DO:8.31mg/L 氧濃度值
No.2 貯存氧濃度數據編號
T:25.0 溫度值
DO:8.25mg/L 氧濃度值
氧飽和度數據打印格式： No.1 貯存飽和度數據編號
T:20.0 溫度值
SAT:50.0% 飽和度值
No.2 貯存飽和度數據編號
T:10.5 溫度值
SAT: 98.2% 飽和度值
電流數據打印格式： No.1 貯存電流數據編號
T:20.0 溫度值
I:900 nA 電流值
No.2 貯存電流數據編號
T:25.0 溫度值
I：1808 nA 電流值
4.3.4 查閱功能
查閱功能可以將儀器貯存的數據進行查閱、瀏覽。
在儀器處于測量狀態下，按“模式”鍵，儀器即進入模式選擇狀態，按“▲”鍵或 “▼”鍵選擇“VIEW” 模式；或儀器處于模式選擇狀態下，直接按“▲”鍵或“▼”鍵選擇“VIEW” 模式，按“確定”鍵儀器即進入查閱功能狀態。
此時，儀器副顯示器顯示貯存數據的序列號，主顯示器顯示相對應的測量數據。可以按“▲”鍵或 “▼”鍵翻頁，滾動查閱已貯存的數據。按“確認”鍵，儀器完成查閱功能，退出“VIEW”狀態，進入模式選擇狀態。
當儀器處于處于查閱狀態時，在按下“確認”鍵之前，可以按“測量”鍵取消這一狀態，進入測量狀態。
注意： 如果存貯器內沒有貯存數據，儀器將副顯示器顯示“－－”。
4.3.5 電源管理
本儀器為便攜式儀器，采用四節AA堿性電池，為了節省電池消耗和方便用戶使用，儀器具有電池管理功能。
本儀器具有低電壓指示功能，當儀器檢測到電池能量不足時，會自動在液晶上顯示欠壓符號圖2（1），提示您更換電池。
注意：更換電池前請先關機，然后再更換電池。
4.3.6 通訊功能
本儀器配有RS－232接口，除了可接TP－16型串行打印機外，還可接計算機進行通訊。儀器配合本公司開發的雷磁數據采集軟
件REXDC可以實現三種數據通訊的功能(具體市宜可與銷售部門聯系)。
在通訊開始前，請用RS－232通訊連接線將計算與儀器連接好，打開計算機，運行數據采集軟件。
測量通訊是當儀器處于正常測量狀態下，將當前儀器的測量結果上傳到計算機等待處理。計算機可以實時采集儀器測量的數據，并顯示在計算機上。
注意：軟件的使用方法請參考本公司雷磁數據軟件REXDC使用說明書。
5 儀器的維護與維修
5.1 維護
5.1.1儀器的插座必須保持清潔、干燥，切忌與酸、堿、鹽溶液接觸。
5.1.2 溶解氧電極不用時，應將電極儲藏于煮沸冷卻后的蒸餾水中，切忌將電極浸入亞硫酸鈉溶液中，因為上述溶液一旦滲透到電極腔體內，會使電極性能惡化。
5.1.3 儀器長時間不使用時，應將電池取出。
5.2 故障排除
5.2.1 開機前檢查
開機前, 須檢查電池是否裝好。電極的連接須可靠,防止腐蝕性氣體侵入。
5.2.2 開機后，儀器不工作或顯示屏不亮，應檢查電池接法是否正確，或更換電池使用。
5.2.3 新裝電解液和薄膜后，溶解氧電極輸出低，無法校準。在 將電極接到儀器并開機極化后，儀器顯示讀數仍然達不到所需的數值。則有二種可能：一是薄膜與黃金陰極沒有緊
貼，二是可能黃金陰極表面沒有潤濕，可在桌子或凳子上
輕輕敲擊氧電極。 如果讀數增加，則表示電極功能已恢復。反之，則應該更換薄膜。
5.2.4 溶解氧電極在經過通電極化后，零氧指標高于技術條件。可能是陰極破壞所引起的，檢查黃金陰極表面是否有凹坑和洞眼；檢查黃金陰極周圍區域是否與基座脫開。
5.2.5 儀器不能打印數據
應檢查儀器工作是否正常，RS－232打印線是否接好，打印線是否連通，打印機是否工作正常。
5.2.6 儀器不能正常通訊
應檢查儀器工作是否正常，數據采集軟件設置是否正確，RS－232通訊線是否接好，通訊線是否連通。
5.2.7 其它
若上述各種情況排除后, 儀器仍不能正常工作, 則與我廠維修部門聯系。
6 儀器的成套性
6.1 JPBJ-608型便攜式溶解氧測定儀 1臺
6.2 DO-958-B 溶解氧電極 1支
6.3 AA堿性電池 4節
6.4 附件一套，以隨機裝箱單為準
7 附錄
溫度(℃) | CS(mg/L) | ∆CS(mg/L) | 溫度(℃) | CS(mg/L) | ∆CS(mg/L) |
0.0 | 14.46 | 0.0925 | 21.0 | 8.90 | 0.0467 |
1.0 | 14.22 | 0.0890 | 22.0 | 8.73 | 0.0453 |
2.0 | 13.82 | 0.0857 | 23.0 | 8.57 | 0.0440 |
3.0 | 13.44 | 0.0827 | 24.0 | 8.41 | 0.0427 |
4.0 | 13.09 | 0.0798 | 25.0 | 8.25 | 0.0415 |
5.0 | 12.74 | 0.0771 | 26.0 | 8.11 | 0.0404 |
6.0 | 12.42 | 0.0745 | 27.0 | 7.96 | 0.0393 |
7.0 | 12.11 | 0.0720 | 28.0 | 7.82 | 0.0382 |
8.0 | 11.81 | 0.0697 | 29.0 | 7.69 | 0.0372 |
9.0 | 11.53 | 0.0675 | 30.0 | 7.56 | 0.0302 |
10.0 | 11.26 | 0.0653 | 31.0 | 7.43 |
|
11.0 | 11.01 | 0.0633 | 32.0 | 7.30 |
|
12.0 | 10.77 | 0.0614 | 33.0 | 7.18 |
|
13.0 | 10.53 | 0.0595 | 34.0 | 7.07 |
|
14.0 | 10.30 | 0.0577 | 35.0 | 6.95 |
|
15.0 | 10.08 | 0.0559 | 36.0 | 6.84 |
|
16.0 | 9.86 | 0.0543 | 37.0 | 6.73 |
|
17.0 | 9.66 | 0.0527 | 38.0 | 6.63 |
|
18.0 | 9.46 | 0.0511 | 39.0 | 6.53 |
|
19.0 | 9.27 | 0.0496 | 40.0 | 6.41 |
|
20.0 | 9.08 | 0.0481 |
|
|
|
注：本表摘自ISO5813-1983水質分析—水中溶解氧的測定—碘量滴定法
