本說明書詳細介紹了DWS－51型鈉離子計的調試、操作及注意事項，若您是初次使用，請務必仔細閱讀后，再進行實際操作，以便獲得良好的使用效果。
1 概述
DWS―51型鈉離子計是用以測量水溶液中的鈉離子含量而設計的，特別對電廠高純水( 如蒸汽、凝結水、鍋爐給水等)的品質監測更適宜，也可用于高等院校、科研機構、石油化工、微電子等部門，測定天然水、工業排水等水中的鈉離子濃度(或活度)。
2 儀器的特點
● DWS―51型鈉離子計采用數字顯示，測量結果直觀準確。
● 儀器具有手動溫度補償功能。
● 儀器除具有pNa值顯示外，還具有鈉離子濃度值[Na+]顯示功能。
● 儀器外型美觀輕巧。
● 儀器的零電位為2pNa。
3 主要技術參數
3.1 測量范圍
a）pNa值：(0.00 ~ 9.00) pNa；
b）Na+ (濃度值)：0.023μg/L ~23 g/L。
3.2 分辨率：pNa值最小讀數為0.01pNa。
3.3 電子單元基本誤差：±0.02pNa。
3.4 儀器基本誤差：±0.05pNa。
3.5 電子單元輸入電流：不大于5×10-12A；
3.6 電子單元輸入阻抗：不小于3×1011Ω；
3.7 儀器重復性：0.03pNa。
3.8 電子單元穩定性：±0.02pNa/3h。
3.9 儀器外形尺寸：l×b×h，mm：290×210×95。
3.10 儀器重量1.5kg。
3.11 儀器正常工作條件
a) 環境溫度：（5～35）℃；
b) 相對濕度：不大于80％；
c) 供電電源：電壓（220±22）V，頻率為（50±1）Hz；
d) 被測溶液溫度：（5～50）℃，被測溶液和標定溶液溫差不大于1℃；
e) 周圍無影響性能的振動存在；
f) 周圍空氣中無腐蝕性的氣體存在；
g) 周圍除地磁場外無其它影響性能的電磁場干擾。
4 儀器的結構特征
圖1 儀器外形結構
1—機箱蓋 2—顯示屏
3—面板
4—“選擇”開關,可以選擇pNa和[Na+]，校準測量狀態，置于pNa位置，將pNa單位，換算成相應濃度單位，置于[Na+]位置。
5—“溫度”調節旋鈕
6—“斜率”調節旋鈕
7—“定位”調節旋鈕
8—機箱底 9－電極架插座 10—多功能電極架

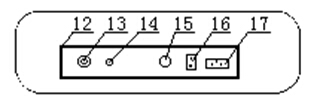

圖2 儀器后面板結構
12—儀器后面板 13—測量電極插座 14—參比電極接線
15—保險絲盒 16—電源開關 17—電源插座
5 儀器的使用方法
pNa測量：用pNa玻璃電極測量水溶液的pNa值，它和pH值測量相同點是同樣必須以一種已知的標準溶液進行標定，再用另一種已知的標準溶液調斜率。為防止H+對Na+的干擾，測量時被測溶液必須加入堿試劑堿化，如二異丙胺、二甲胺或濃氨水等。當水樣鈉含量較高，即pNa值<5時，可采用靜態測量方法；當水樣鈉含量較低，即pNa值≥5時，可采用動態測量方法。動態測量時，建議用戶選購本廠生產的DWS-51-1型堿化裝置進行測量，用戶也可用自制測量池進行測量。
5.1 儀器的安裝
首先將多功能電極架（10）安裝于電極架插座（9）上，。儀器應放在實驗臺上，周圍無交流磁場，儀器外殼應良好接地以防止干擾。電壓必須符合銘牌上所指明的數據，儀器電源插頭如與用戶插座規格不符，用戶可以自行調換合適的插頭。儀器稍經預熱即可開始工作。
5.2 電極的安裝
a) 靜態測量的電極安裝
首先將6801型pNa玻璃電極及6802型參比電極分別插入多功能電極架（10）的電極安裝孔中；然后，旋下儀器測量電極插座（13）上的Q9短路插頭，將6801型pNa玻璃電極的插頭連接到測量電極插座（13），將6802型參比電極連接到儀器參比電極接線柱（14）。參比電極在使用時應把上面的小橡皮塞（或橡皮環）去掉，參比電極下端的橡皮套拔去，以保持參比電極液位壓差（內部溶液液位高于外部被測溶液），在不用時參比電極下端的橡皮套應套好。
注意：安裝和使用時，玻璃球泡不要碰到燒杯的底部，應距底部約20mm以上
b) 動態測量的電極安裝
旋下儀器測量電極插座（13）上的Q9短路插頭，將6801型pNa玻璃電極的插頭連接到測量電極插座（13），將6802型參比電極連接到儀器參比電極接線柱（14），并接好溶液接地線等。參比電極在使用時應把上面的小橡皮塞（或橡皮環）去掉，參比電極下端的橡皮套拔去，以保持參比電極液位壓差（內部溶液液位高于外部被測溶液），在不用時參比電極下端的橡皮套應套好。
pNa電極安裝時要小心，其玻璃球泡不要碰到測量池的底部，應距底部約5mm，并固定好。
用戶可自制測量池。為避免參比電極滲漏的KCl對測量的影響，采用流通式測量池，參比電極應放在測量電極的下游。為消除H +對Na+的干擾，必須對樣品溶液或標準溶液進行pH調節（標準溶液與被測溶液pH值的調節，與被測溶液中鈉離子濃度有關，pNa值愈小，其pH值調節值愈大，例如在測量pNa=5溶液時， pH值至少調節到pNa+3>8），使H + 的含量和Na+ 的含量小于1∶1000以上。
為了防止儀器的損壞，當6801型pNa玻璃電極不與儀器連接時，務必將Q9短路插頭旋人儀器上的測量電極插座（13）。
5.3 儀器的標定
儀器的標定方法有靜態標定和動態標定二種。
5.3.1 靜態標定方法
在測量水樣鈉離子濃度較高時，即pNa值≤5時，可采用此法，具體操作如下。
a) 取下測量電極插座上的短路插頭，將電極插頭與儀器連接，“選擇”開關旋鈕置在“pNa”位置，“斜率”調節旋鈕順時針旋足；“溫度”調節旋鈕調在當前溶液的溫度值；
b) 在二只500ml聚乙烯燒杯中，分別加入pNa 2、pNa5標準溶液200ml，在上述二只燒杯中各滴入10滴二異丙胺(二甲胺或濃氨水)等堿化劑；
c) 在盛有pNa2溶液的燒杯中加入攪拌子并將燒杯放入電磁攪拌器上，調節電極支持件到適當位置（注意：玻璃球泡不要碰到燒杯的底部，應距底部約20mm以上），使pNa玻璃電極與參比電極浸入pNa2溶液中，打開攪拌器電源開關，緩慢均勻攪拌溶液，待讀數穩定后，調節“定位”旋鈕，使儀器顯示為2.04 pNa。
d) 從燒杯中取出電極，用去離子水充分淋洗電極球泡及電極桿，再用pNa5溶液淋洗(淋洗后電極均忌用濾紙吸干電極表面水份)。
e) 把淋洗后的pNa玻璃電極與參比電極浸入pNa5標準溶液燒杯中，打開攪拌器電源開關，緩慢均勻攪拌溶液，待讀數穩定后，調節“斜率”旋鈕，使儀器顯示為5.00 pNa值。
f) 重復c)~e)條直至不用再調節“定位”和“斜率”為止；此時儀器校準結束，可進行樣品測量，具體見5.4條測量。
5.3.2 動態標定方法
在進行動態校準測量時，建議用戶選購本廠生產的
DWS-51-1型堿化測量裝置或用戶自己制造的測量池。
a) 取下測量電極插座上的短路插頭，將電極插頭與儀器連接，“選擇”開關旋鈕置在“pNa”位置，“斜率”調節旋鈕順時針旋足；“溫度”調節旋鈕調在當前溶液的溫度值；
b) 使pNa2標準溶液進入測量池；待儀器讀數穩定，調節“定位”調節旋紐使儀器顯示2.04pNa。
c) 測量池中倒入“無鈉水”，清除pNa2標準溶液的殘留液；
d) 使pNa5標準溶液進入測量池；待儀器讀數穩定，調節“斜率” 調節旋紐使儀器顯示5.00pNa。
e) 重復b)~d)條直至不用再調節“定位”和“斜率”為止；此時儀器校準結束，可進行樣品測量，具體見5.4條測量。
注：在靜態測量時，請注意攪拌速度不宜太快，攪拌需均勻；
其次，電極插入pNa2 、pNa5溶液，在燒杯中的位置盡
可能一致。
5.4 測量
5.4.1 靜態測量
在按4.3.1條進行靜態標定后，把電極充分淋洗后，并被測液淋洗一次，把電極插入被測液中，待讀數穩定后，儀器的顯示值即為樣品溶液pNa值；如需將測量溶液的pNa值轉換成鈉離子濃度[Na+]值，將儀器上“選擇”開關置于[Na+]檔位置，儀器的顯示值即為[Na+]值。[Na+]值單位g/L、mg/L、μg/L由儀器面板上指示燈點亮表示。[Na+]檔的功能是將所測得pNa值轉換成相對應的濃度值。儀器的測量校準時“選擇”開關均應置于“pNa”位置。
5.4.2 動態測量
a) 在按5.3.2條進行動態標定后，測量池中倒入“無鈉水”，徹底清除pNa5標準溶液的殘留液；
b) 使樣品溶液進入測量池；
c) 待儀器讀數穩定，儀器顯示值即為樣品溶液的pNa值；如需將測量溶液的pNa值轉換成鈉離子濃度[Na+]值，將儀器上“選擇”開關置于[Na+]檔位置，儀器的顯示值即為[Na+]值。
注：在動態標定與測量過程中，流過測量池的流量應控制在同一流量值。
6 儀器的維護及注意事項
6.1 新購的pNa電極或久置不用的電極，需用蘸有四氯化碳或酒精的棉花擦凈，再用水沖洗，浸泡在5%的HCl中15 ~20分鐘、然后用蒸餾水洗凈，再浸泡在0.01mol/L的NaCl溶液中數小時，使電極有良好性能。但不宜浸泡時間過長。
6.2 電極敏感膜不要與手指油膩等接觸，以免污染電極，電極敏感膜玻璃很簿，要注意勿觸及硬物，以防破裂
6.3 pNa電極使用壽命尚無定論，按目前的使用情況，一般為一年至一年半，如超過此時間尚可使用，但定位時間將大為增加，電極響應時間較長，一般定位時間超過10 分鐘，讀數還在緩慢飄動，則說明電極已衰老，應更換新電極。
6.4 6802型參比電極在測試完畢后，應浸泡在KCl飽和溶液中，不能長時間浸泡在純水中，以防止鹽橋部微孔中KCl被稀釋，對定位及測試結果帶來較大誤差。
6.5 在測定微量的鈉含量時，容器及電極的支管的污染往往是造成誤差的主要原因。因此在每次測定前均要用高純水沖洗干凈，然后再用試樣反復沖洗電極3 ~ 4次(不要用濾紙去吸電極上的水珠)。每當測定過濃的溶液，如1mol/L NaCl的6801pNa玻璃電極和6802型參比電極都不能立即用來測試純水，必須將電極經過仔細清洗后，浸在純水中讓其恢復。6802型參比電極應浸泡在KCl飽和溶液中讓其恢復，否則也會對測試結果帶來較大誤差。
6.6 當水溫低于20℃時(特別在15℃以下時)，pNa玻璃電極的響應速度較慢。因此讀數時間將要適當延長，并且會增加誤差，水溫愈高，響應的速度愈快。
6.7 如被測溶液呈酸性，則應預先加入二異丙胺，使H + 的含量和Na+ 的含量小于1∶1000之比，即被測溶液的pH值>pNa+3。
6.8 如果發現儀器讀數不穩定，則說明電極輸入端絕緣不良，應用乙醚清洗電極插口絕緣部分。
6.9 電極插頭及儀器插口內部應保持絕緣阻抗在101 2 以上，因此須注意勿使受潮，保持清潔。
6.10 儀器應存放在干燥清潔處，并無腐蝕性氣體存在。
6.11 儀器在測量濃溶液時應修正活度系數。
鈉離子濃度與對應的pNa值 | ||||||
pNa值 | 0.157 | 1.106 | 2.044 | 3.005 | 3.015 | |
Na + 濃度 | mol·L-1 | 1.0 | 0.1 | 0.01 | 0.001 | 0.001 |
g/L | 22.505 | 2.287 | 0.229 | 22.9×10 -3 | 22.9×10 -3 | |
pNa值 | 4.005 | 5.000 | 6.000 |
|
| |
Na + 濃度 | mol·L-1 | 10 -4 | 10 -5 | 10 -6 |
|
|
g/L | 22.9×10 -4 | 23.0×10 -5 | 23.0×10 -6 |
|
| |
7 儀器的成套性
a) DWS-51型鈉離子計 1臺
b) 6801型pNa玻璃電極（01） 1支
c) 6802型參比電極（01） 1支
f) 附件（詳見裝箱單） 1套
8 附 錄
8.1 高純水（俗稱“無鈉水”）的制備
儀器用的定位溶液（相似于pH計定位用的緩沖溶液）或檢驗儀器線性用的標準鈉離子溶液，都需要用高純水來配制。制備高純水用的盛水容器以及測試用的杯子、量具等均用聚乙烯或有機玻璃等材料制成，一般需用有一升塑料瓶，5～20L聚乙烯水桶（有蓋），250mL塑料燒杯等，新購塑料用具應用鹽酸處理作專用，不用時最好放滿純水。
“無鈉水”的制備方法是用蒸餾水，通過陽離子交換柱，再進入陰離子交換柱，再通過陰陽混合離子交換柱，最后流的速度應慢一些，約10m/h以下，不宜太快（如流速太快， 離子交換不徹底，出水含量就大）。制成的“無鈉水”應放在專用塑料桶內密閉保存，避免大氣及一切污染。
8.2 鈉離子溶液（定位用標準溶液）的制備
準確稱取0.5827g經(250～350)℃干燥(1～2)h的基準NaCl試劑，溶于1L“無鈉水”中，即pNa2定位用標準溶液。
8.3 鈉離子溶液（調斜率用標準溶液）的制備
吸取pNa2定位用標準溶液100ml，并轉移到1L容量瓶中，用“無鈉水”稀釋至刻度。即為pNa3標準溶液；
吸取pNa3定位用標準溶液100ml，并轉移到1L容量瓶中，用“無鈉水”稀釋至刻度。即為pNa4標準溶液；
吸取pNa4定位用標準溶液100ml，并轉移到1L容量瓶中，用“無鈉水”稀釋至刻度。即為pNa5(調斜率用)標準溶液；
Na+溶液分別貯存于干凈的聚乙烯瓶中備用。
